SoStituzione componenti torcia
powermax
105 Manuale di manutenzione 10-9
Rimuovere il grilletto e la molla
1. Comprimere la molla nel grilletto.
2. Tirare delicatamente la molla e il grilletto fuori dalla maniglia destra e metterli da parte.

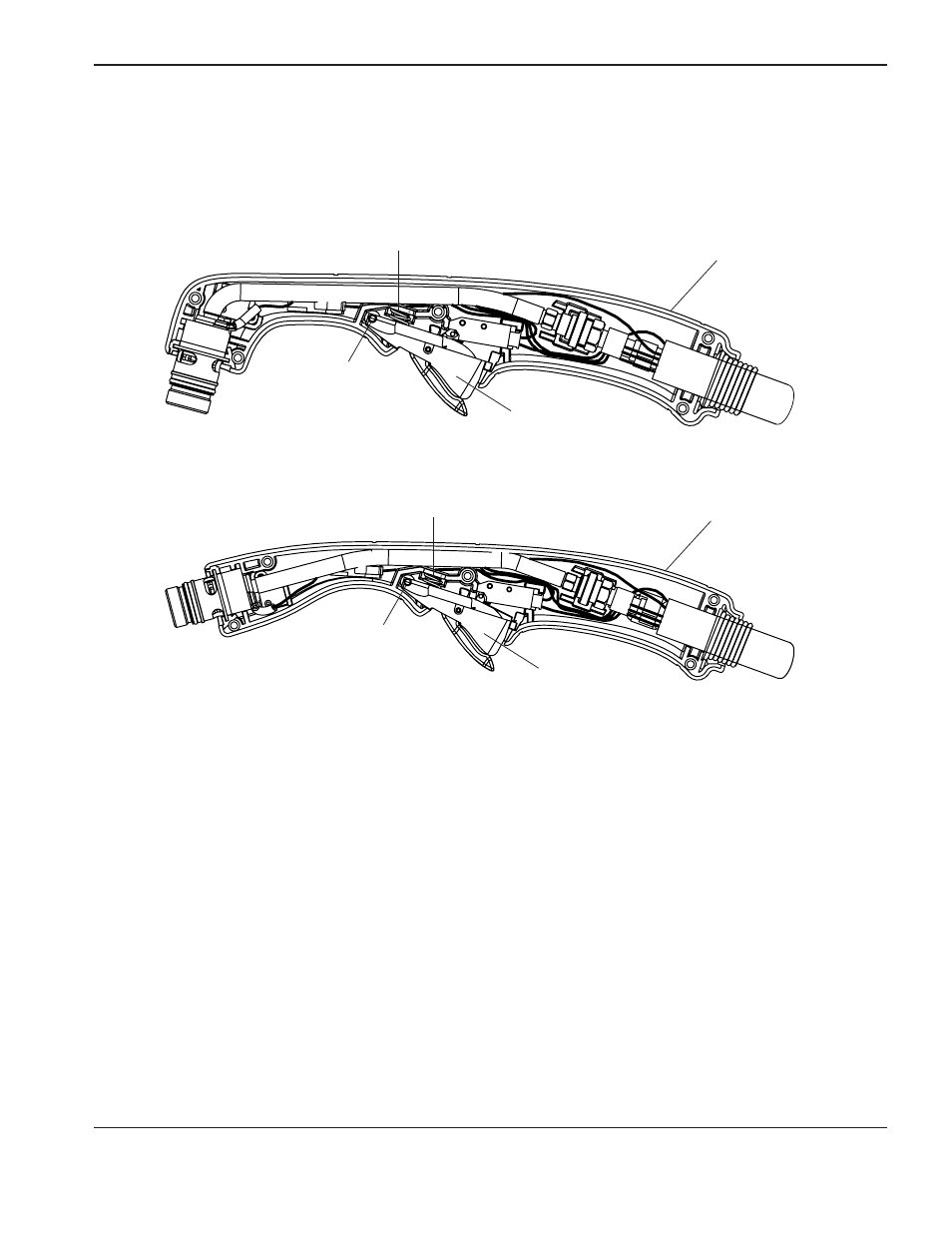

Maniglia destra
Torcia per taglio manuale a 75° Duramax
Molla
Grilletto
Perno del grilletto
Torcia per taglio manuale a 15° Duramax
Maniglia destra
Molla
Grilletto
Perno del grilletto
Installare il grilletto e la molla
1. Comprimere la molla nel grilletto.
2. Inserire accuratamente la molla e il grilletto nella maniglia destra, allineando il perno del grilletto con il foro del perno
del grilletto sulla maniglia destra.
