SoStituzione componente generatore
powermax
105 Manuale di manutenzione 9-67
8. Rimuovere il raccordo di ottone scostandolo dalla parte frontale dell’alloggiamento della presa a sgancio rapido.
9. Rimuovere la presa a sgancio rapido estraendo le quattro viti di montaggio che fissano la presa a sgancio rapido
al pannello terminale frontale.
10. Fissare la nuova presa a sgancio rapido al pannello terminale frontale serrando le quattro viti di montaggio
in dotazione a 23 kg cm.
11. Inserire l’estremità piccola del nuovo raccordo di ottone, sul lato frontale del generatore, nel foro centrale della
presa a sgancio rapido fino a completo inserimento.
12. Installare la rondella di plastica sul raccordo di ottone e il mozzo di plastica sul retro della presa a sgancio rapido.
13. Posizionare il terminale ad anello sul raccordo di ottone e fissare il nuovo dado di ottone nel raccordo di ottone.
Serrare il dado a 46,1 kg cm.
14. Inserire il raccordo a pressione a 90° nel raccordo di ottone fino a completo inserimento.
15. Instradare i fili dell’ugello attraverso la guaina protettiva nel pannello centrale.
16. Instradare il cavo di interfaccia della torcia attraverso il passacavo superiore.

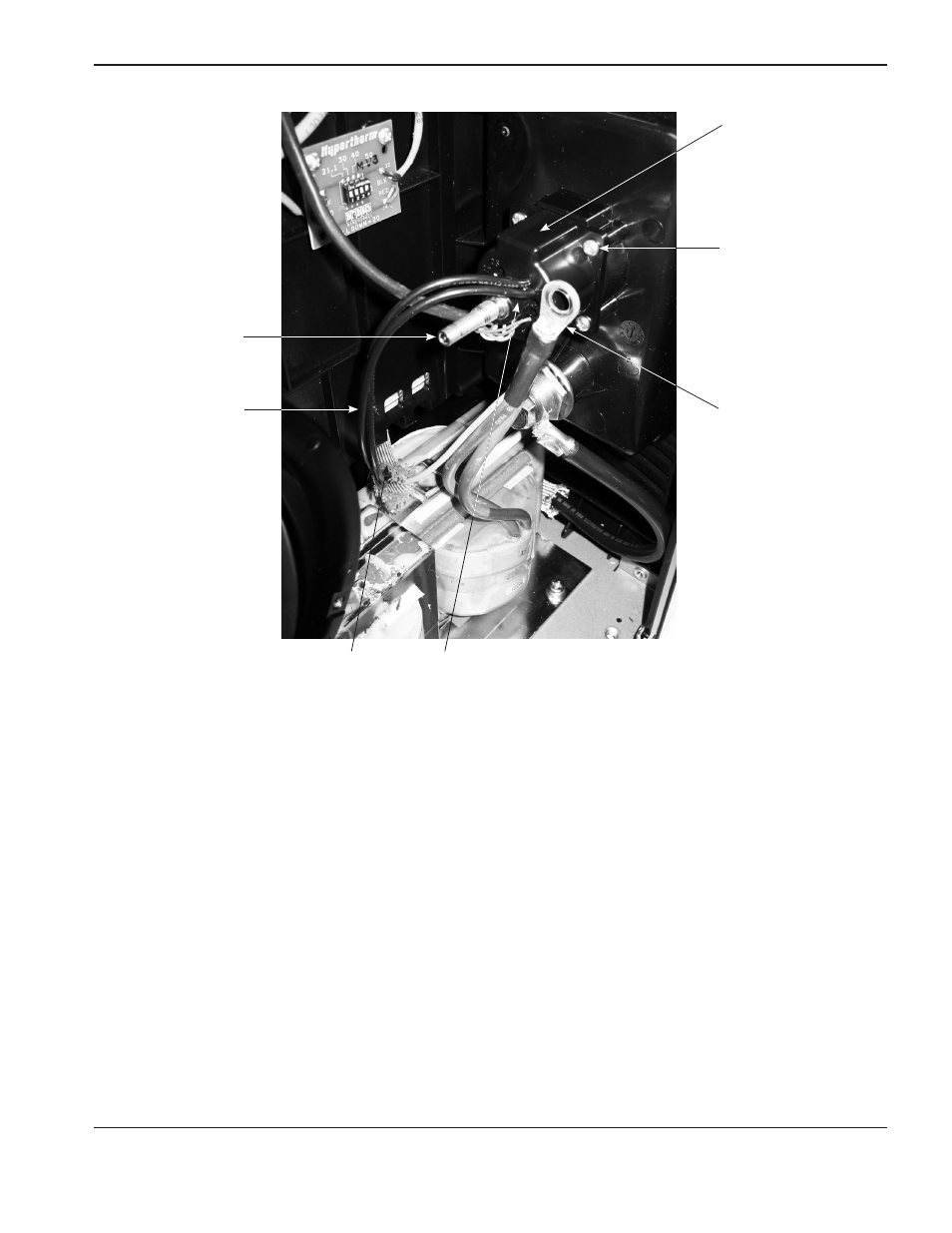

Raccordo in ottone
Terminale ad anello
Presa a sgancio
rapido
Viti di montaggio (4)
Fili ugello (2)
Mozzo di plastica Guaina di protezione
