Componenti
11-14
powermax
105 Manuale di manutenzione

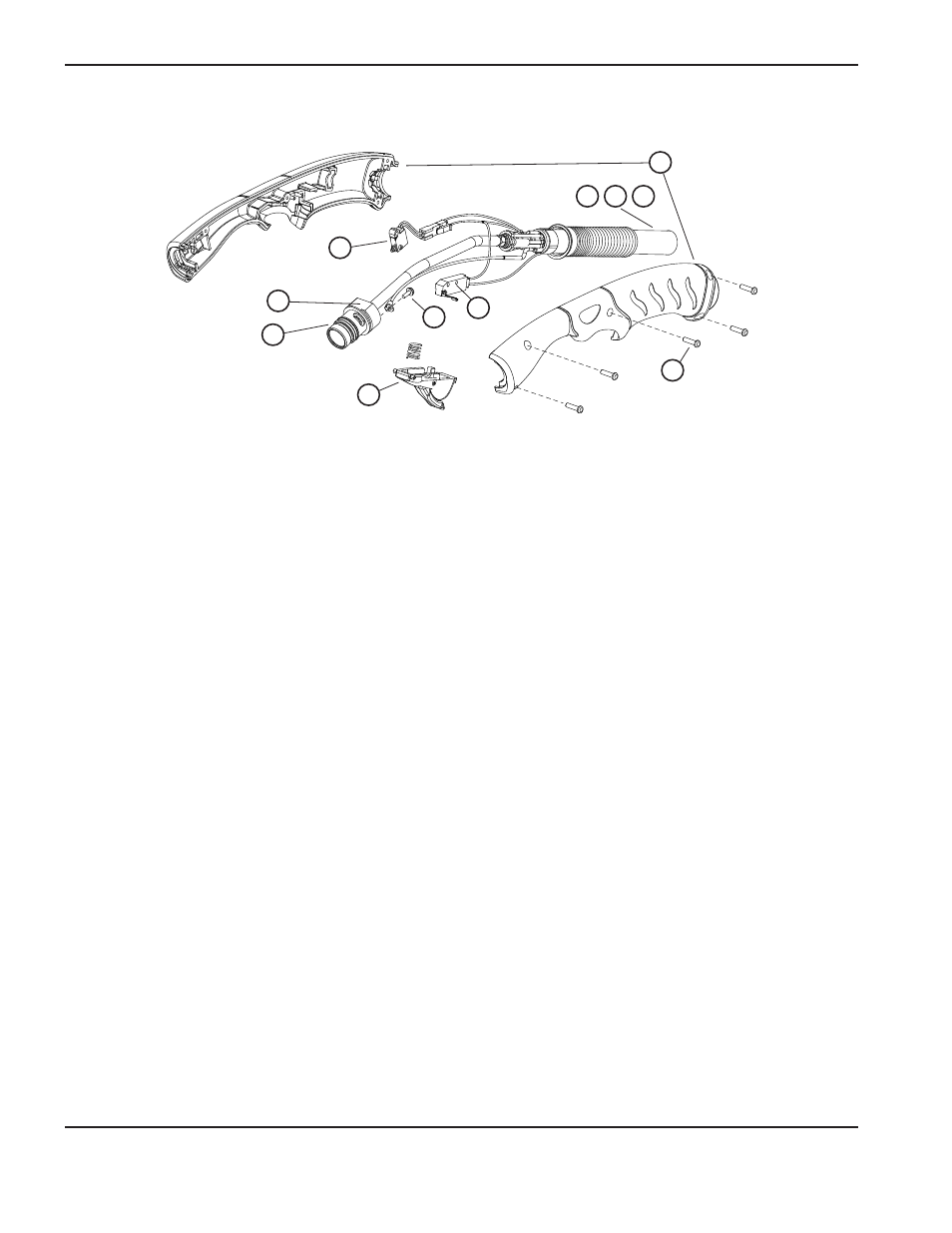

Pezzi di ricambio torcia per taglio manuale a 15° Duramax
1
2
3
4
5
6
7 8 9
11
È possibile sostituire l’intera torcia per taglio manuale, il gruppo cavi o i singoli componenti. I codici articolo che iniziano
con 059 indicano la torcia e i gruppi cavo completi.
Voce Codice
articolo
Descrizione
059470 Gruppo torcia per taglio manuale a 15° Powermax65/85/105 con cavo di 7,6 m
059471 Gruppo torcia per taglio manuale a 15° Powermax65/85/105 con cavo di 15,2 m
059472 Gruppo torcia per taglio manuale a 15° Powermax65/85/105 con cavo di 22,9 m
1 228955 Kit: Sostituzione impugnatura torcia a 15°/HRT Duramax
2 075714 Viti dell’impugnatura, 4 x 1/2 testa orientabile TORX zigrinata, S/B
3 228721 Kit: Grilletto di sicurezza con molla di ricambio per torcia per taglio manuale a 75°/15°
Duramax
4 058519 O-ring: VITON 0,673 X 0,063
5 075504 Vite terminale pilota: MSCR:4-40 X 5/16 SW CN SEM PH PAN S/Z
6 228109 Kit: Sostituzione sensore del cappuccio T30v/T45v/HRT della torcia per taglio manuale
a 15° Powermax30/45/65/85/105
7 228959 Kit: Sostituzione cavi torcia per taglio manuale Duramax, 7,6 m
8 228960 Kit: Sostituzione cavo torcia per taglio manuale Duramax, 15,2 m
9 228961 Kit: Sostituzione cavo torcia per taglio manuale Duramax, 22,9 m
10 128642 Kit: Sostituzione interruttore di accensione del grilletto
11 228957 Kit: Sostituzione corpo principale della torcia per taglio manuale a 15° Duramax
228314 Kit: Riparazione sgancio rapido della torcia Powermax45/65/85/105 (dispositivo
di chiusura a scatto e molla)
10
