RiceRca guasti e test di sistema
powermax
105 Manuale di manutenzione 8-11
J27
WORK
LEAD
J26
RED
J18
ORG
J17
J32
J28
RED

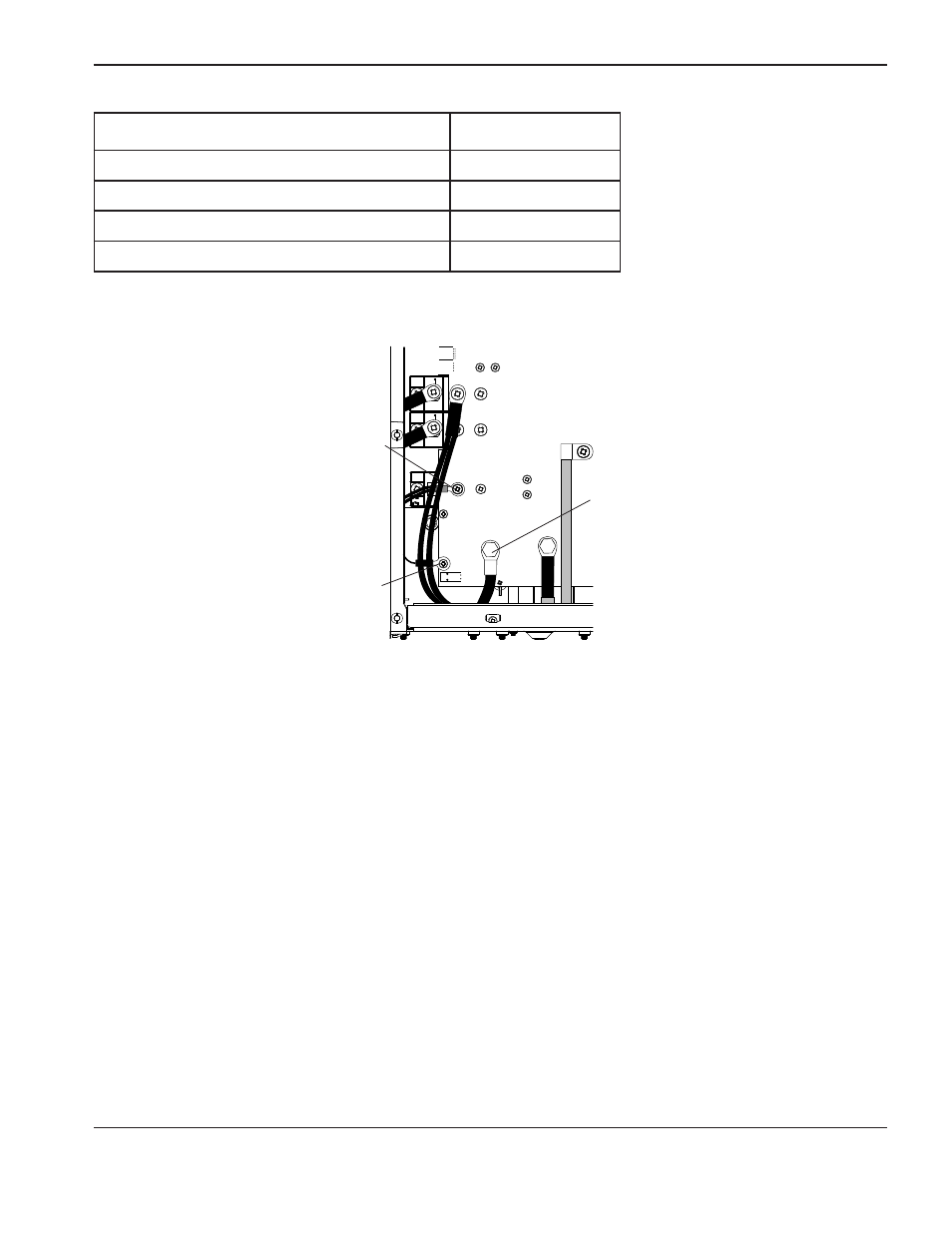

Misurazione della resistenza da Tutti i modelli
Dal cavo di lavoro (J27) all’ugello (filo nero) 230 kΩ
Dal cavo di lavoro (J27) all’elettrodo (filo rosso) 9 kΩ
Dall’elettrodo (filo rosso) all’ugello (filo nero) 230 kΩ
Uscita sulla messa a terra > 20 MΩ
Qualora non venga rilevato alcun problema in seguito a ispezione visiva e verifica della resistenza iniziale e il generatore
continui a non funzionare correttamente, fare riferimento alla Guida ricerca guasti.
Nota: la Guida ricerca guasti più avanti in questa sezione indica le cause e le soluzioni più probabili. Esaminare
lo schema elettrico del sistema e comprenderne il funzionamento teorico prima di cercare il guasto. Prima
di acquistare qualsiasi componente di ricambio importante, verificare la natura del problema con il Servizio
Assistenza Tecnica di Hypertherm o presso il centro riparazioni autorizzato Hypertherm più vicino.
Fili neri
Filo rosso J28
Cavi di massa J27
