SoStituzione componente generatore
9-38
powermax
105 Manuale di manutenzione

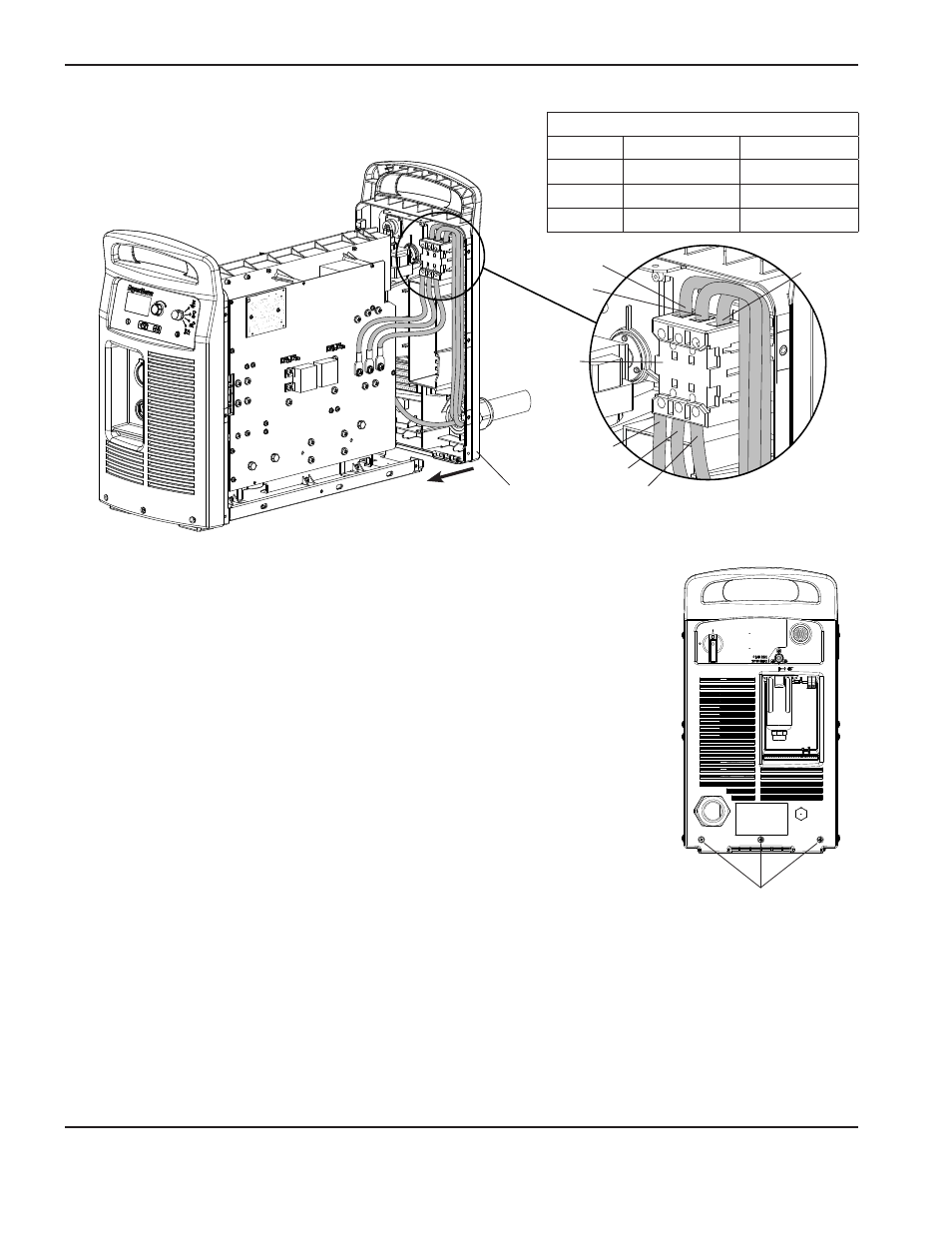

Viti di montaggio del pannello
terminale posteriore
Pannello terminale
posteriore
T1
L2
Interruttore
di alimentazione
L3 L1
T2
T3
Collegamenti del cavo di alimentazione
Filo CSA CE o CCC
L1 Nero Marrone
L2 Bianco Nero
L3 Rosso Grigio
18. Inserire i fili rossi e neri nella parte superiore dell’interruttore ausiliario e serrare le viti
di regolazione a 11,5 kg cm. Il filo rosso si collega al terminale “13” e il filo nero
si collega al terminale “14”.
19. Inserire i tre fili di alimentazione alla base dell’interruttore di alimentazione, nello stesso
ordine in cui sono stati rimossi e serrare le viti di regolazione T1-T2-T3 a 23 kg cm.
20. Inserire i tre fili di alimentazione nella parte superiore dell’interruttore di alimentazione,
nello stesso ordine in cui sono stati rimossi e serrare le viti di regolazione L1-L2-L3
a 23 kg cm.
21. Far scivolare il pannello terminale posteriore contro il telaio del generatore.
22. Serrare le tre viti di montaggio dalla base del pannello terminale posteriore a 23 kg cm.
