SoStituzione componenti torcia
10-14
powermax
105 Manuale di manutenzione
Installare la maniglia destra

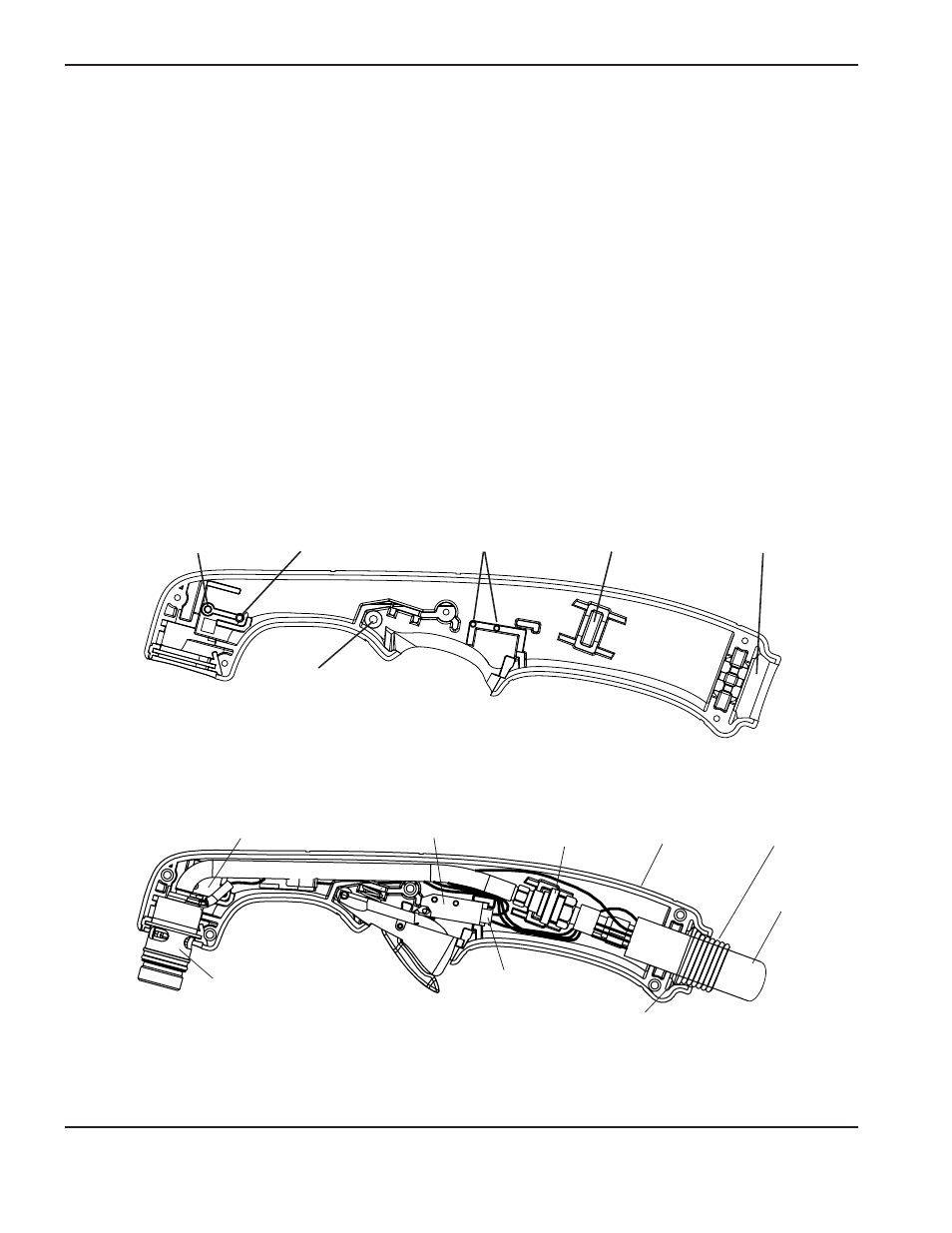

Fare riferimento alle illustrazioni seguenti e seguire le seguenti istruzioni.
1. Poggiare il lato destro della maniglia su una superficie piatta.
Nota: in caso di sostituzione delle maniglie, applicare l’etichetta “H” sul lato destro della maniglia della torcia.
2. Posizionare il filo dell’arco pilota, i fili del sensore del cappuccio e il connettore a filo del sensore del cappuccio
nella maniglia.
3. Premere il sensore del cappuccio nel tassello di montaggio della maniglia premendo il tassello del sensore del
cappuccio nel foro del tassello della maniglia.
4. Premere delicatamente il corpo torcia nella maniglia della torcia tenendo la flangia del raccordo del tubo del gas
allineata alla scanalatura della maniglia. Fare attenzione a non danneggiare il sensore del cappuccio, i fili del sensore
del cappuccio o il filo dell’arco pilota nella maniglia. Accertarsi che il pressacavo rimanga nella scanalatura vicino
alla parte posteriore della maniglia.
5. Posizionare i fili dell’interruttore di accensione accanto alla flangia del raccordo del gas nella maniglia e premere
delicatamente l’interruttore di accensione nei due tasselli di montaggio della maniglia.
Torcia per taglio manuale a 75° Duramax
Tasselli
dell’interruttore
di accensione
Tassello di fissaggio del
sensore del cappuccio
Foro del tassello del
sensore del cappuccio
Foro del perno del grilletto
Scanalatura del
pressacavo
Scanalatura
di fissaggio del tubo
del gas
Sensore del
cappuccio Maniglia destra
Pressacavo
Scanalatura del pressacavo
Cavo torcia
Torcia per taglio manuale a 75° Duramax
Interruttore
di accensione
Corpo torcia
Connettore dell’interruttore
di accensione
Flangia del
raccordo del gas
