RiceRca guasti e test di sistema
powermax
105 Manuale di manutenzione 8-53
Prima di continuare, disattivare l’alimentazione.
Se il valore della resistenza è sempre inferiore a 100 Ω, rimuovere la torcia e controllare nuovamente la resistenza.
Se il valore è ancora inferiore a 100 Ω:
• Utilizzare un tester IGBT per controllare la presenza di un IGBT dell’arco pilota cortocircuitato.
• Sostituire l’arco pilota se l’IGBT è cortocircuitato.
Se la resistenza è sempre maggiore di 100 Ω:
• Sostituire i consumabili e controllare nuovamente.
• Se la resistenza è corretta (<100 Ω) i consumabili precedenti sono guasti.
• Se la resistenza è ancora maggiore di 100 Ω, misurare la resistenza nella torcia tra i cavi dell’arco pilota
(piedini 1 o 2) e l’alimentazione dell’arco negativo (connessione centrale).
• Se la resistenza è ancora troppo elevata, sostituire la torcia e il cavo.
Nota: il cappuccio di tenuta deve essere serrato in modo saldo, ma non eccessivo. Tutti i valori sono ±15%.
Verificare il funzionamento dell’IGBT dell’arco pilota:
• Spegnere la macchina e scollegare l’alimentazione.
• Installare un ponticello elettrico (almeno 8 AWG) dal cavo di lavoro (J27) all’IGBT dell’arco pilota
(cavi neri doppi).
• Ricollegare l’alimentazione e accendere la macchina.
• Cercare di accendere la torcia.
• Se la torcia si accende, sostituire l’IGBT dell’arco pilota:

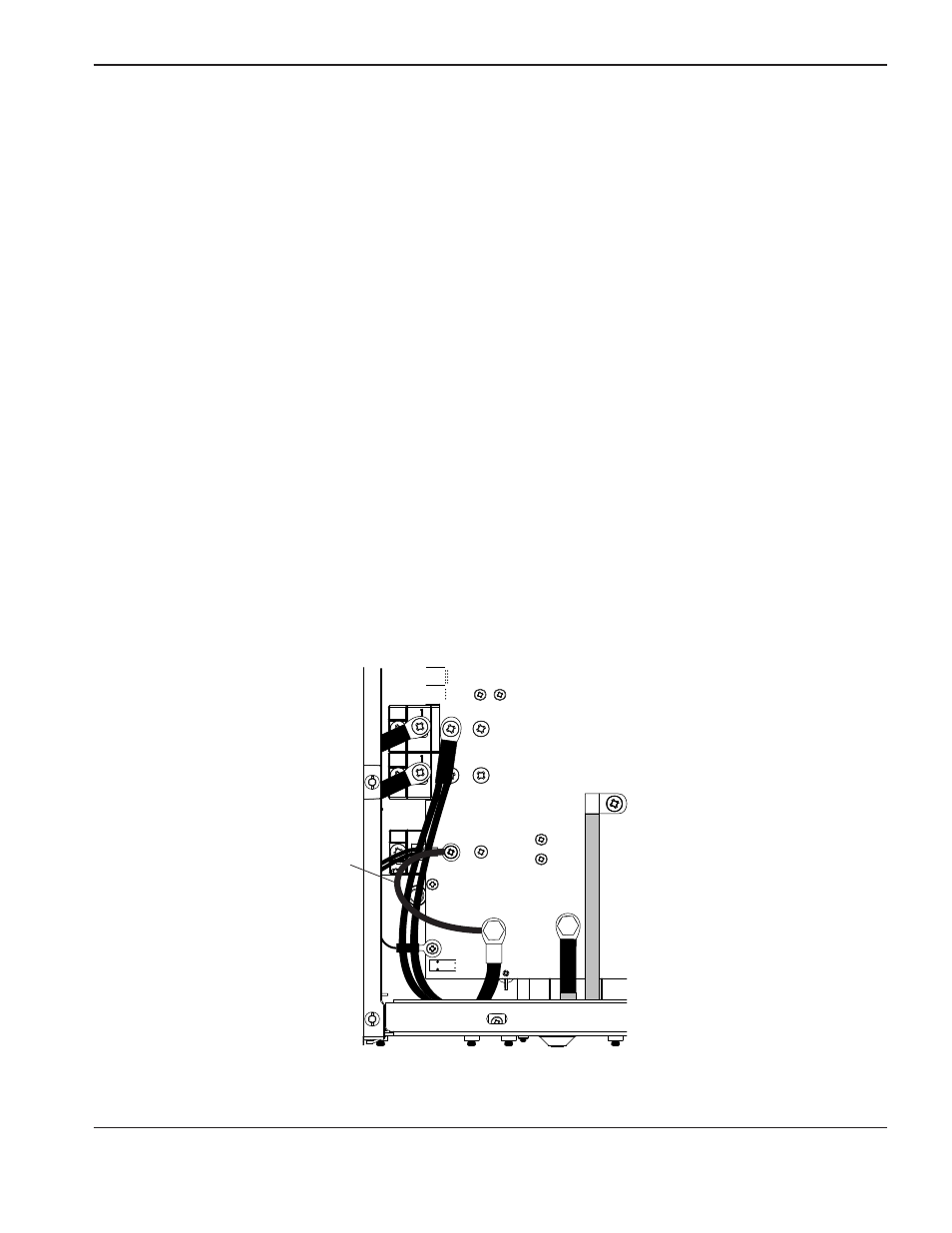

Installare un ponticello
di prova qui
J27
WORK
LEAD
J26
RED
J18
ORG
J17
J32
J28
RED
