SoStituzione componente generatore
powermax
105 Manuale di manutenzione 9-59
Sostituire il sottogruppo del filtro dell’aria
1. Rimuovere l’elemento filtrante dell’aria Fare riferimento alla sezione “Sostituire l’elemento filtrante” dell’aria a
pagina 9-17.
2. Scollegare i due terminali dei fili dalla parte superiore del pressostato.
3. Rimuovere la vite che fissa il filo di messa a terra all’alloggiamento del filtro dell’aria.
Nota: Se la porta CPC opzionale è installata sul pannello posteriore, ci saranno due fili di messa a terra.
4. Spingere l’anello di plastica sul raccordo a pressione.
5. Staccare delicatamente la parte superiore del pannello terminale posteriore dal generatore finché il tubo del gas
esce dal raccordo a pressione.
6. Rimuovere il raccordo del gas dal pannello terminale posteriore.

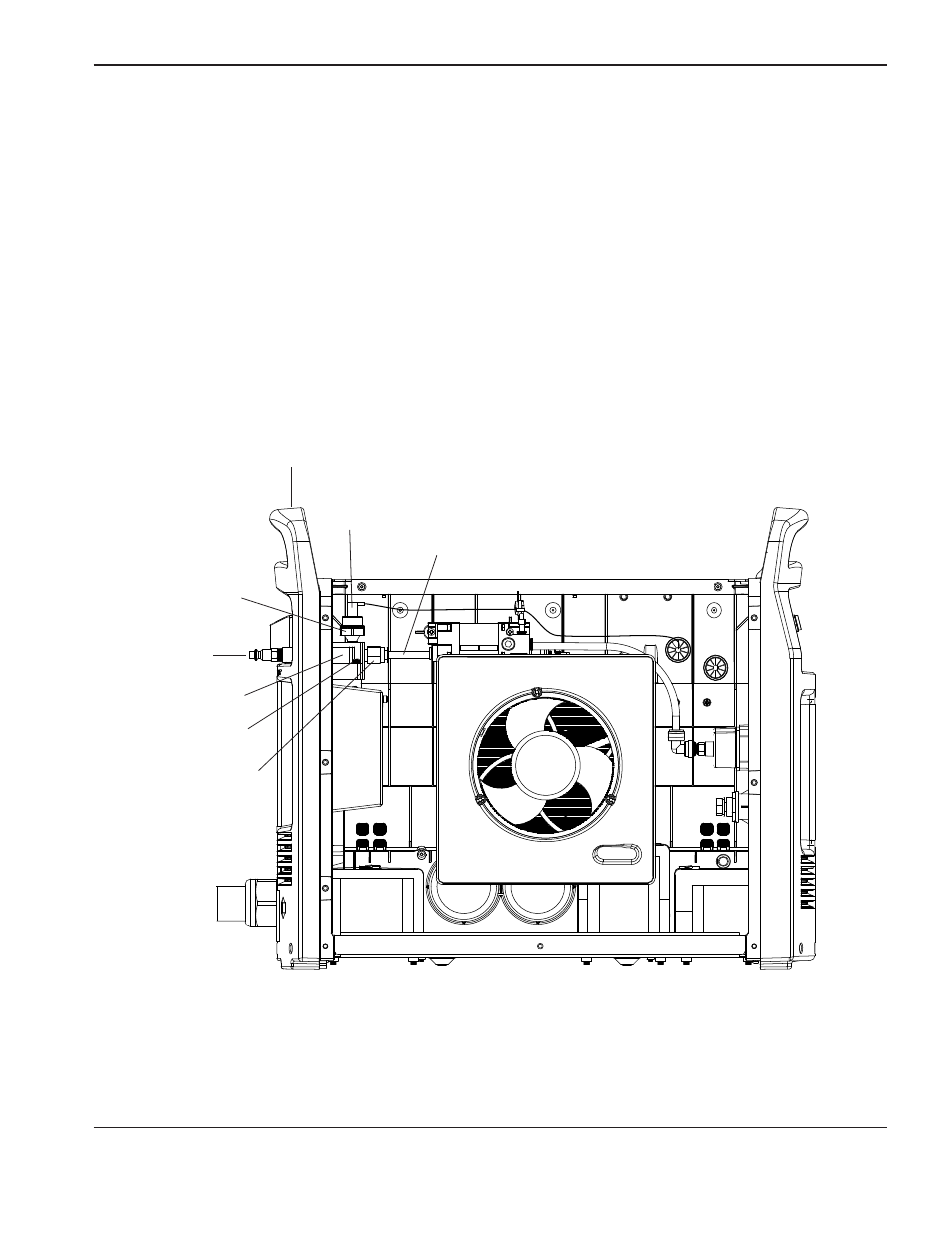

Terminali del filo
Raccordo del gas
Pressostato
Alloggiamento del
filtro dell’aria
Vite di messa a terra
Pannello terminale posteriore
Raccordo a pressione
Tubo del gas
