SoStituzione componente generatore
powermax
105 Manuale di manutenzione 9-71
4. Scollegare il raccordo a pressione a 90° premendo l’anello di plastica (il più vicino al dado di ottone) ed estraendo
il raccordo dal dado.
5. Scollegare il filo dell’elettrodo e due fili induttore corti rimuovendo il dado di ottone che fissa il terminale ad anello
all’alloggiamento della presa a sgancio rapido.
Nota: il filo dell’elettrodo e i fili induttore corti vengono catturati nello stesso connettore a filo.
6. Sfilare il filo dell’ugello dalla guaina protettiva che passa dal pannello centrale.
7. Far scorrere con attenzione il pannello terminale frontale poco lontano dalla base del generatore.
8. Rimuovere le due viti di montaggio alla base dell’induttore di uscita.

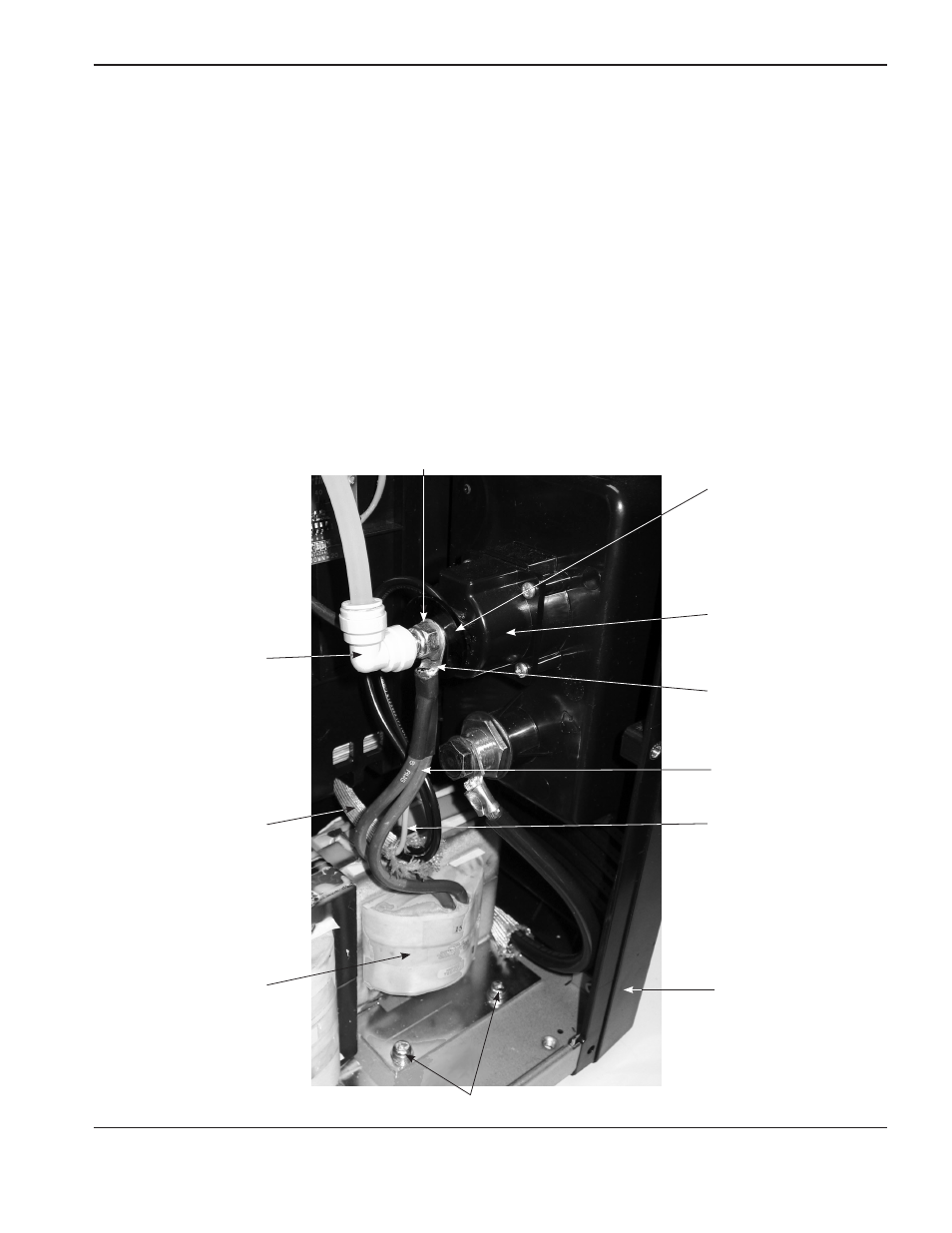

Terminale ad anello
Filo elettrodo Guaina di protezione
Pannello terminale frontale
Raccordo a pressione a 90°
Dado di ottone
Induttore di uscita
Viti di montaggio
Fili corti dell’induttore (2)
Alloggiamento
a sgancio rapido
Rondella di plastica
