SoStituzione componente generatore
powermax
105 Manuale di manutenzione 9-85

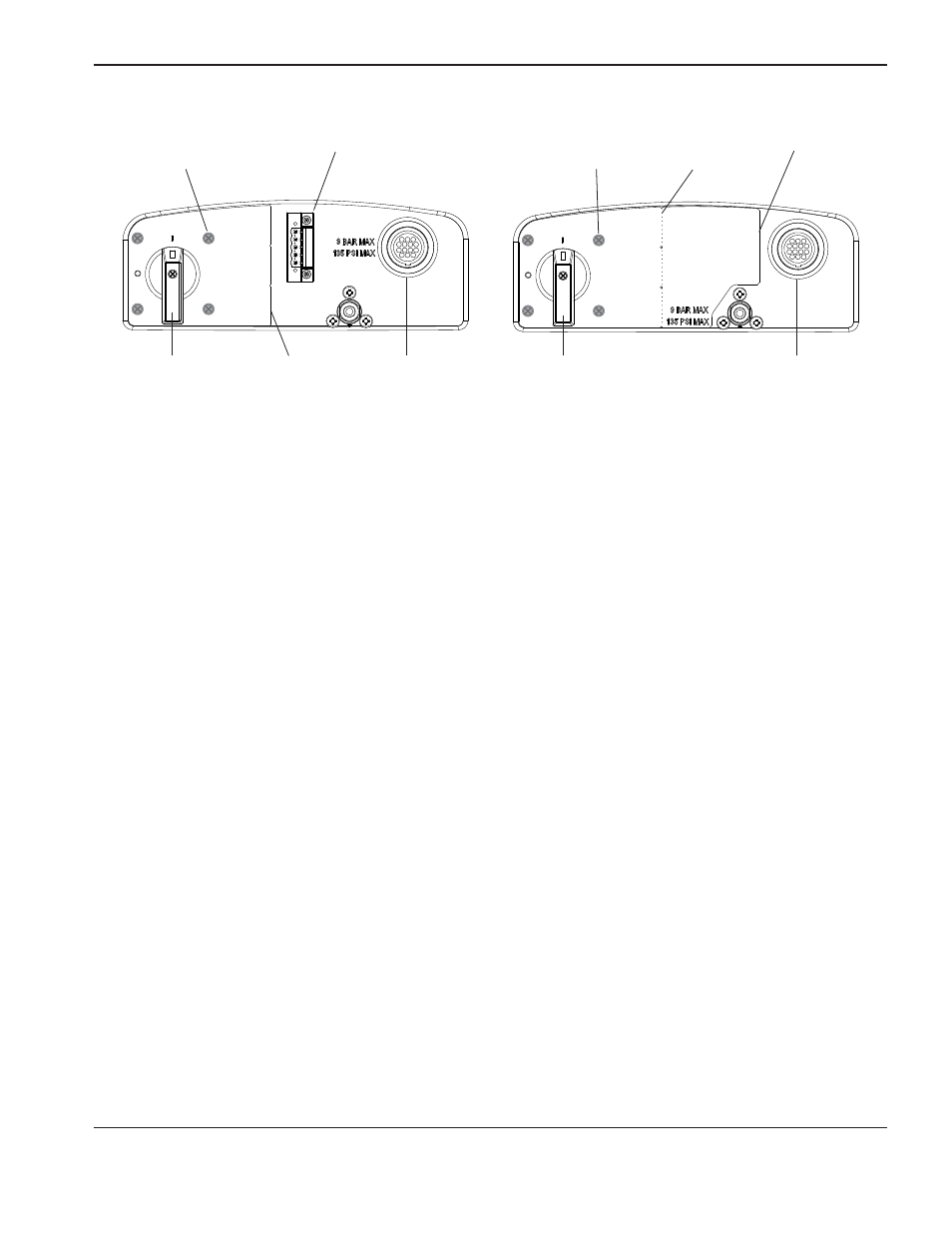

Connettore RS485 installato Connettore RS485 non installato
Perforazione
dell’etichetta
Viti dell’interruttore
di alimentazione (4)
(dietro l’etichetta)
Viti dell’interruttore
di alimentazione (4)
(dietro l’etichetta)
Connettore
opzionale RS485
Connettore dell’interfaccia
CNC opzionale
Connettore dell’interfaccia
CNC opzionale
Bordo destro
dell’etichetta
Maniglia
dell’interruttore
di alimentazione
Maniglia dell’interruttore
di alimentazione
Bordo destro
dell’etichetta
12. Rimuovere la vite che fissa la maniglia dell’interruttore di alimentazione al tassello.
13. Tirare via la maniglia dell’interruttore di alimentazione dal tassello.
14. Sollevare il bordo destro dell’etichetta dell’interruttore di alimentazione. Se il connettore RS485 opzionale
non
è installato, l’etichetta si estende sul lato destro del raccordo di alimentazione del gas.
15. Staccare l’intera etichetta per esporre le quattro viti di montaggio che fissano l’interruttore di alimentazione sul
pannello terminale posteriore.
16. Sganciare l’interruttore di alimentazione dal pannello terminale posteriore rimuovendo le quattro viti di montaggio.
17. Rimuovere il pannello terminale posteriore.
18. Allineare i fori di montaggio del nuovo pannello terminale posteriore con i fori corrispondenti nell’interruttore
di alimentazione.
19. Fissare l’interruttore di alimentazione al pannello terminale posteriore serrando le quattro viti di montaggio a 17,3
kg cm.
20. Se il connettore RS485 è installato, piegare e staccare la nuova etichetta sulla perforazione.
21. Staccare la parte posteriore della nuova etichetta e attaccarla al pannello terminale posteriore, facendo attenzione
ad allineare il foro dell’etichetta con il foro corrispondente sul pannello terminale posteriore.
22. Spingere la maniglia dell’interruttore di alimentazione nel tassello e serrare la vite della maniglia a 11,5 kg cm.
23. Se è stata rimossa in un passaggio precedente, fissare il connettore RS485 al pannello terminale posteriore
serrando le due viti di montaggio a 11,5 kg cm.
