RiceRca guasti e test di sistema
8-18
powermax
105 Manuale di manutenzione
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_
+
_
RED
J18
ORG
J17
J32
J11
J28
TP7
TP9
TP8
W
R
B

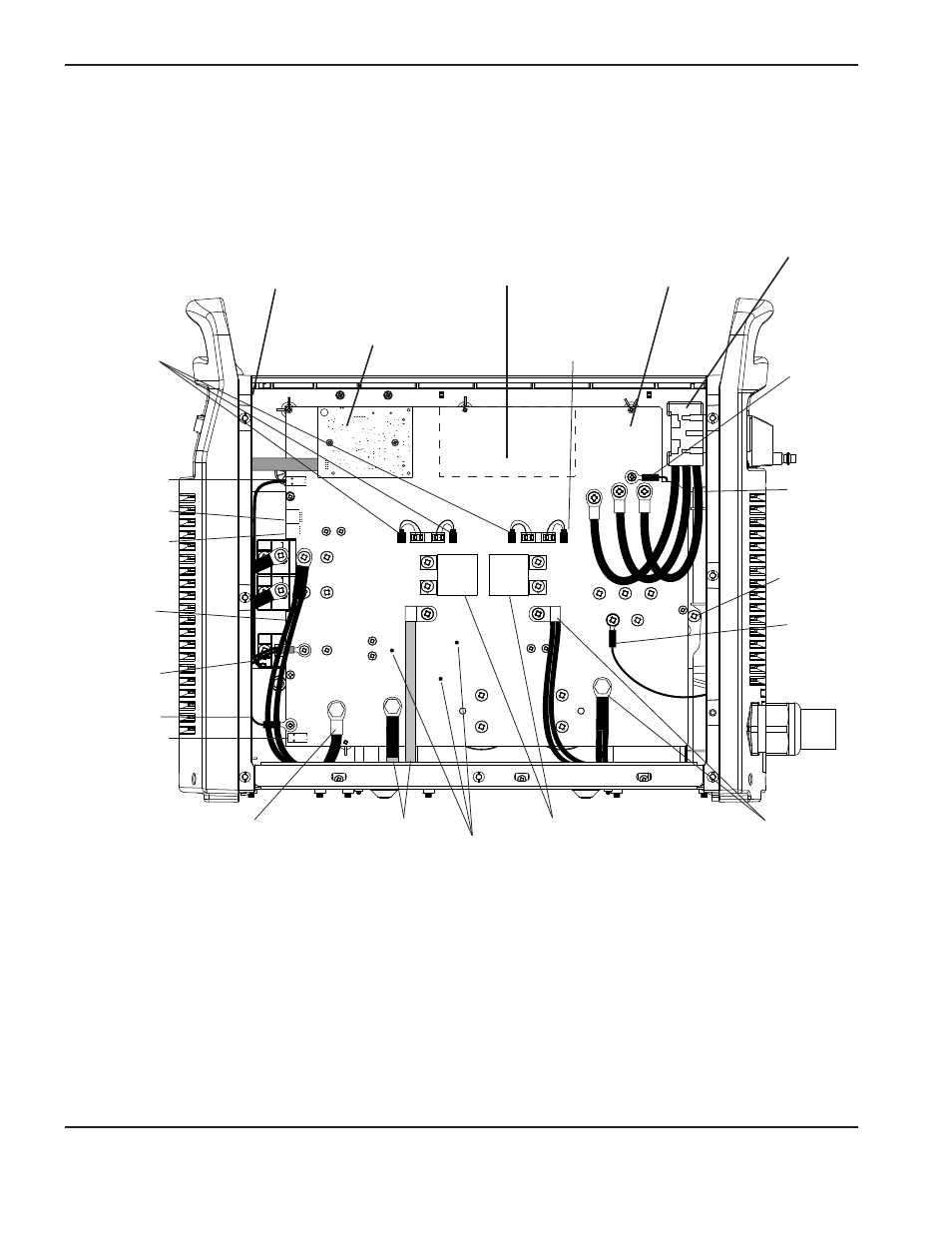

Panoramica generatore da 230–400 V CE, 380 V CCC/230–400 V CE
Interruttore
di alimentazione (S1)
Pannello generatore Circuito flyback
Scheda
di controllo
Scheda processore
a segnale digitale (DSP)
Punti del test
Connettori
comando gate
Connettore J11
Connettore J17
Connettore J18
Connettore J32
Collegamento
del sensore della
temperatura PFC
Condensatori da 3uF
Terra
Fili ugello
Filo elettrodo
Fili trasformatore
Filo
resistenza di
smorzamento
Fili induttore PFC
Fili dell’
alimentazione
CA (3)
Fili induttore
di uscita
Cavo di massa
Filo
resistenza di
smorzamento
