RiceRca guasti e test di sistema
8-50
powermax
105 Manuale di manutenzione

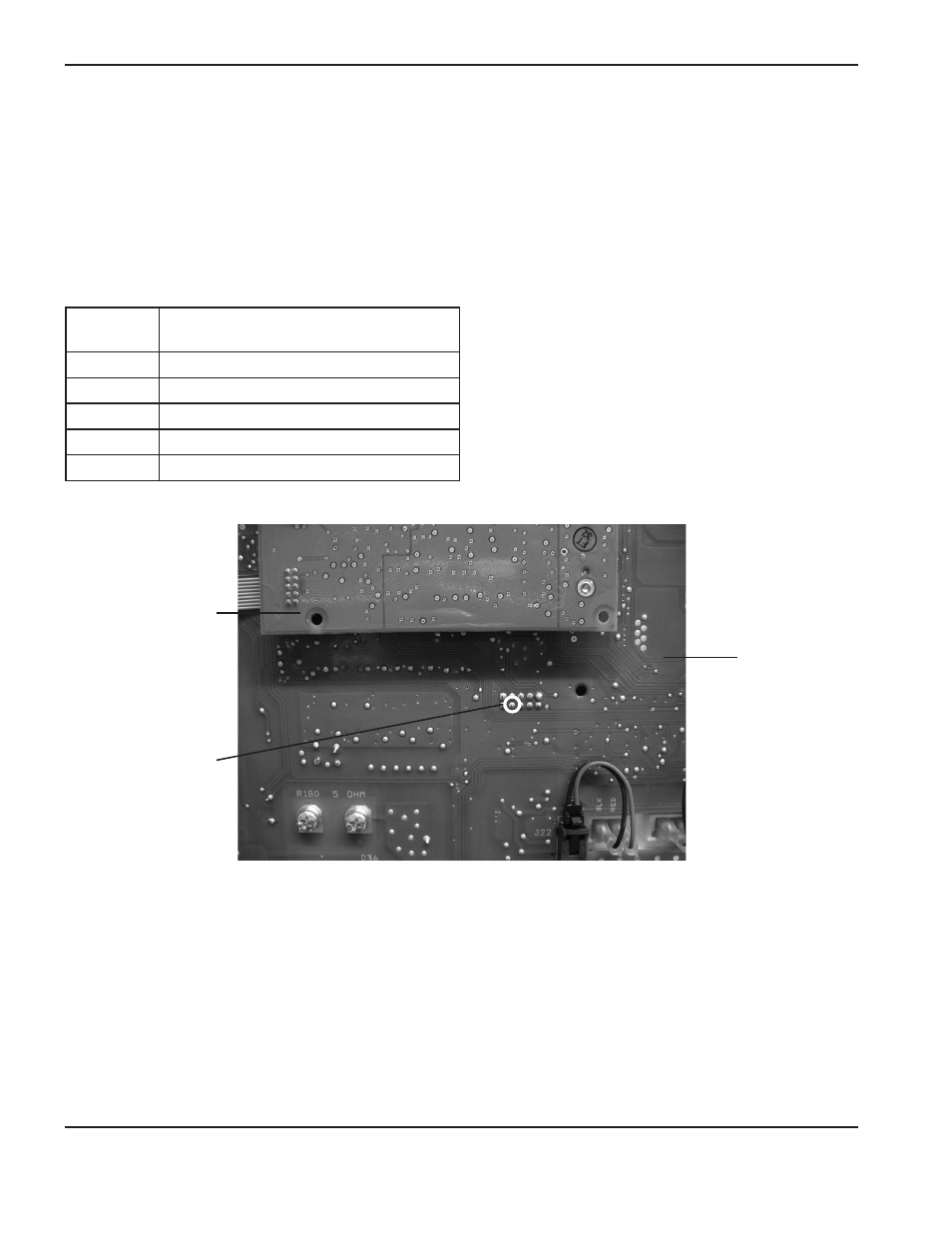

Test 5 – Circuito flyback (tensioni secondarie CC)
Sintomo: non sono presenti tensioni secondarie.
Nota: indossare i dispositivi di protezione personale (DPI) adeguati, prima di testare le apparecchiature energizzate.
Il circuito flyback è la sorgente di tensioni CC secondarie nel generatore. Eroga +3,3 VCC, +5 VCC, +24 VCC e +48 VCC.
Verificare le tensioni secondo quanto riportato in tabella. Se il valore non rientra nel ±15%, eseguire il test adeguato
riportato in seguito in questa sezione.
Volt CC Punti di test
(utilizzare il telaio come negativo)
Tutte le unità
+48 J1 – Piedino 1
+24 J5 – Piedino 1
+5,0 J3 – Piedino 3
+3,3 J15 – Piedino 4
Scheda DSP
J15, Piedino 4
Pannello
generatore
