SoStituzione componente generatore
powermax
105 Manuale di manutenzione 9-83

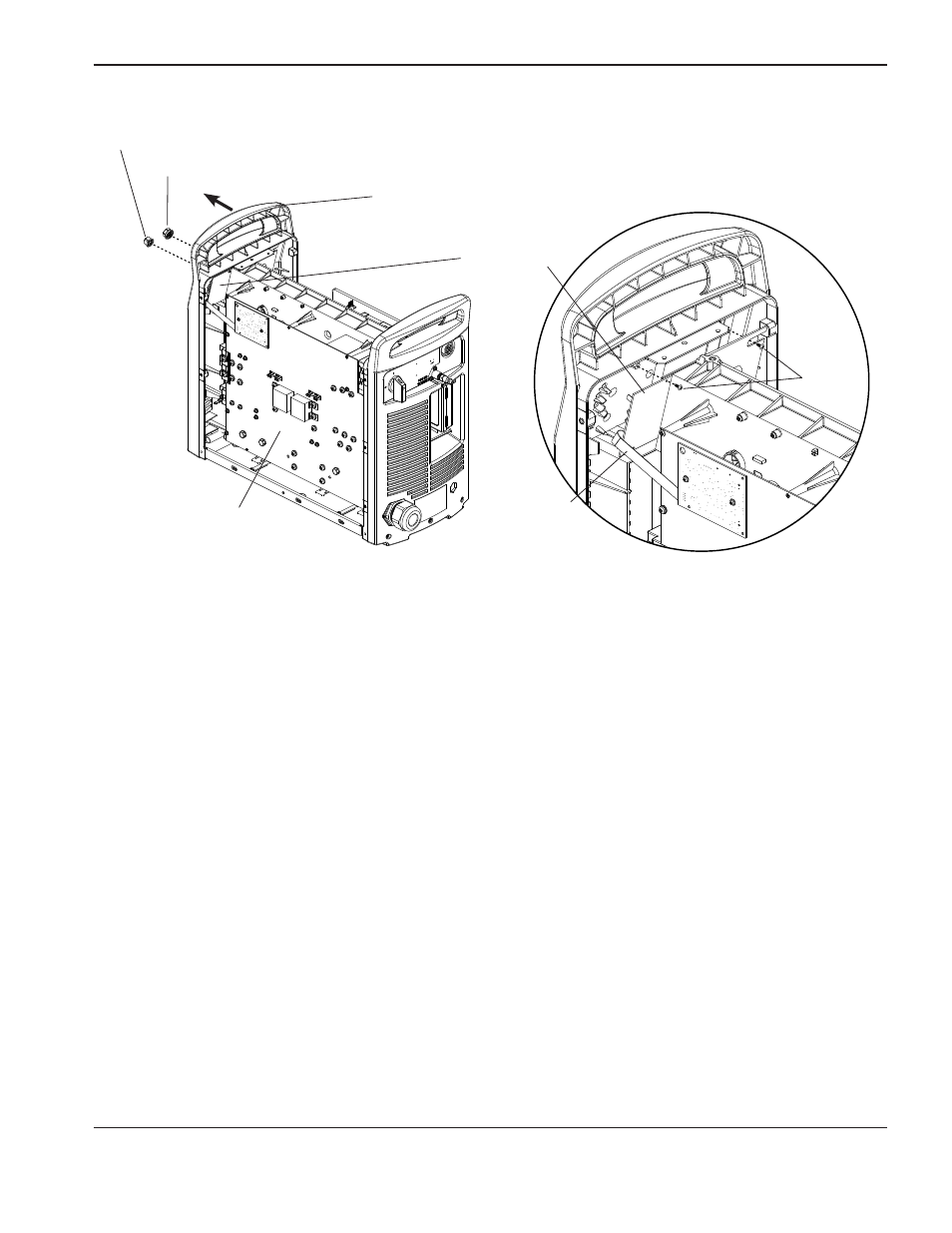

Scheda
di controllo
Pannello terminale frontale – superiore
Manopola della modalità di funzionamento
Manopola di regolazione corrente
Pannello generatore
Piattina
Viti
di montaggio
superiori
17. Collegare la piattina nel connettore J6 sulla scheda di controllo.
18. Staccare con attenzione la parte superiore del pannello terminale frontale dal generatore e far scivolare la scheda
di controllo in posizione.
19. Serrare le tre viti di montaggio del pannello a 8,1 kg cm.
20. Allineare il bordo piatto interno della manopola del selettore di modalità di funzionamento (con la linea bianca) con
il lato piatto del tassello della scheda di controllo e premere la manopola nel tassello.
21. Allineare il bordo piatto interno della manopola del selettore di modalità di funzionamento (con la linea bianca) con
il lato piatto del tassello della scheda di controllo e spingere la manopola nel tassello.
