SoStituzione componente generatore
powermax
105 Manuale di manutenzione 9-75

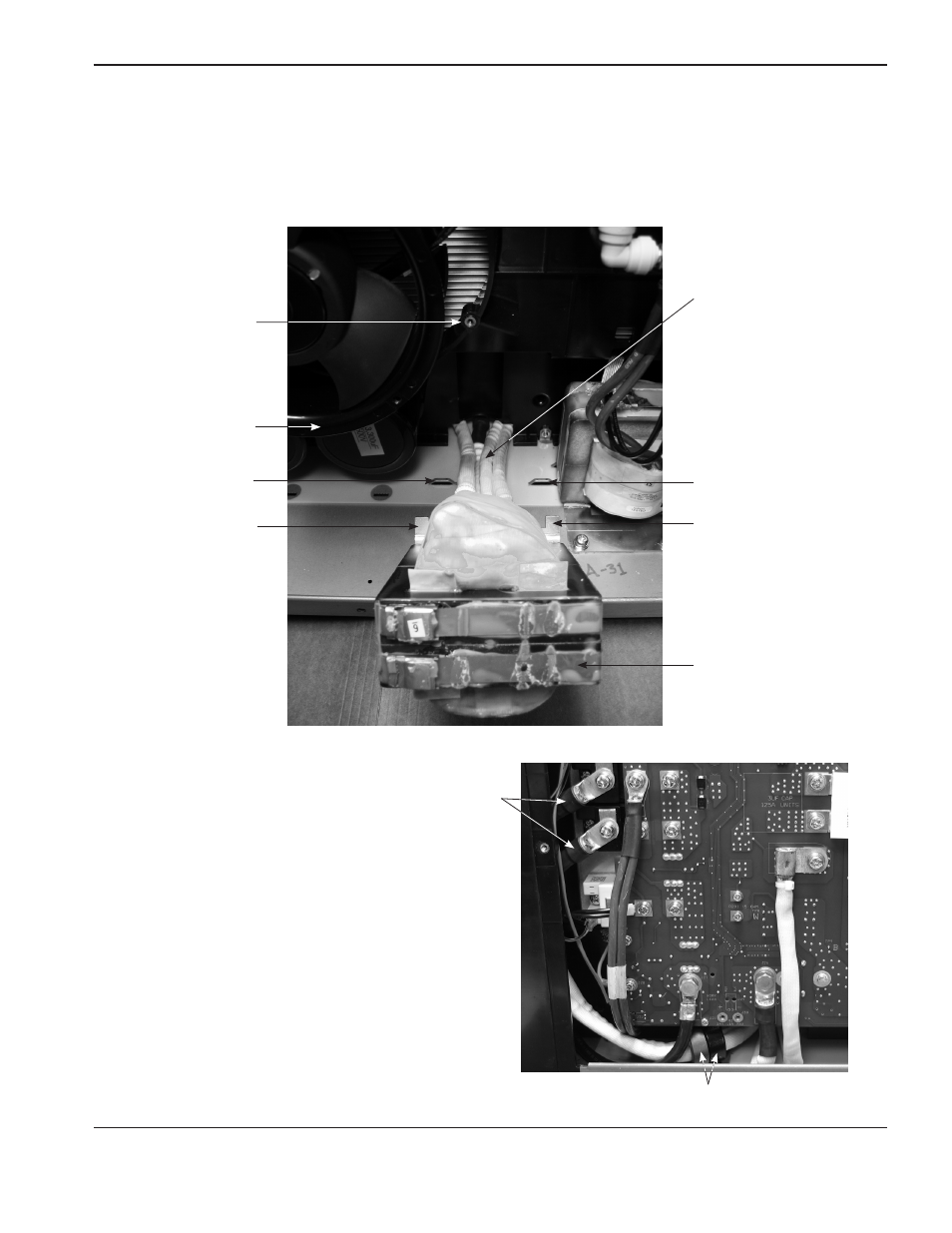

5. Spingere la base della ventola a sinistra, in modo che non interferisca con la rimozione del trasformatore.
6. Estrarre il trasformatore dal generatore guidando con cura i fili del trasformatore attraverso l’apertura alla base del
pannello centrale.
Nota: i modelli CE e CCC hanno due anime in ferrite
installate sui fili lunghi del trasformatore, sul lato del
pannello generatore, che devono essere rimosse
durante la rimozione dal generatore.
Trasformatore
Intaglio alla base Intaglio alla base
Fili del trasformatore (4)
Foro di montaggio della
ventola nel pannello centrale
Linguetta del trasformatore Linguetta del
trasformatore
Parte inferiore della
ventola
Anime in ferrite (modelli CE)
Fili lunghi del trasformatore
