SoStituzione componenti torcia
powermax
105 Manuale di manutenzione 10-11
Rimuovere la maniglia destra
1. Tirare la maniglia destra dal corpo della torcia e rimuoverla. Il corpo della torcia si adatta perfettamente alla maniglia
destra.
2. Tirare il sensore del cappuccio dal tassello di montaggio nella maniglia destra.

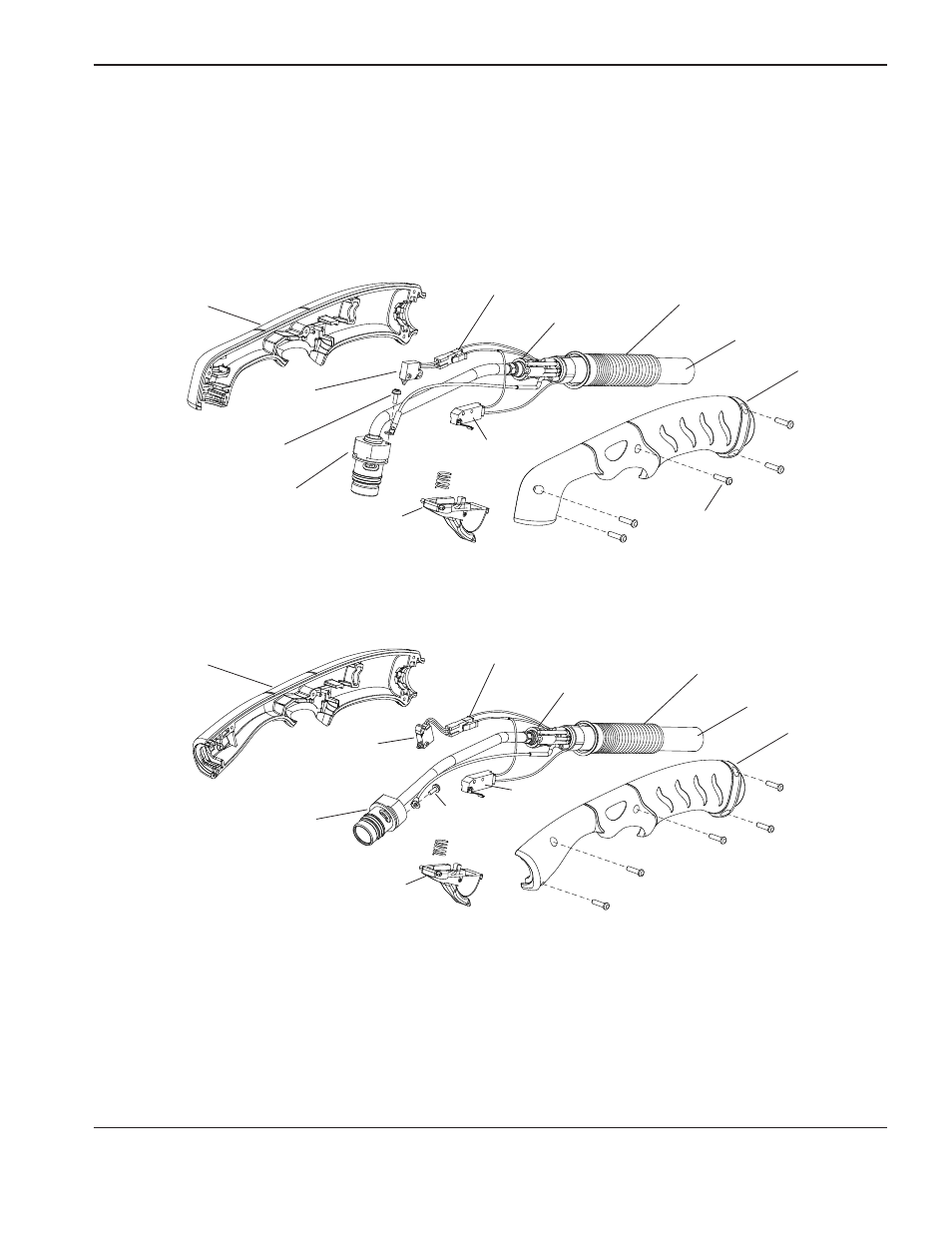

Torcia per taglio manuale a 75° Duramax
Lato destro della
maniglia
Vite del filo dell’arco
pilota
Grilletto e molla
di sicurezza
Lato sinistro
della maniglia
Corpo torcia
Interruttore di accensione
Cavo torcia
Pressacavo
Raccordo del gas
Sensore del
cappuccio
Connettore del sensore del cappuccio
Viti della maniglia (5)
Torcia per taglio manuale a 15° Duramax
Vite del filo
dell’arco pilota
Grilletto e molla di sicurezza
Interruttore
di accensione
Corpo torcia
Sensore del
cappuccio
Lato destro della
maniglia
Lato sinistro
della maniglia
Cavo torcia
Pressacavo
Raccordo del gas
Connettore del sensore del cappuccio
Sostituire il sensore del cappuccio
1. Premere la linguetta sul sensore del cappuccio e tirarlo via dal connettore.
2. Inserire il connettore nel sensore del cappuccio.
