Pagina 97: 6 gr afica di pr ogr ammazione
HEIDENHAIN TNC 426, TNC 430
71
4.6 Gr
afica di pr
ogr
ammazione

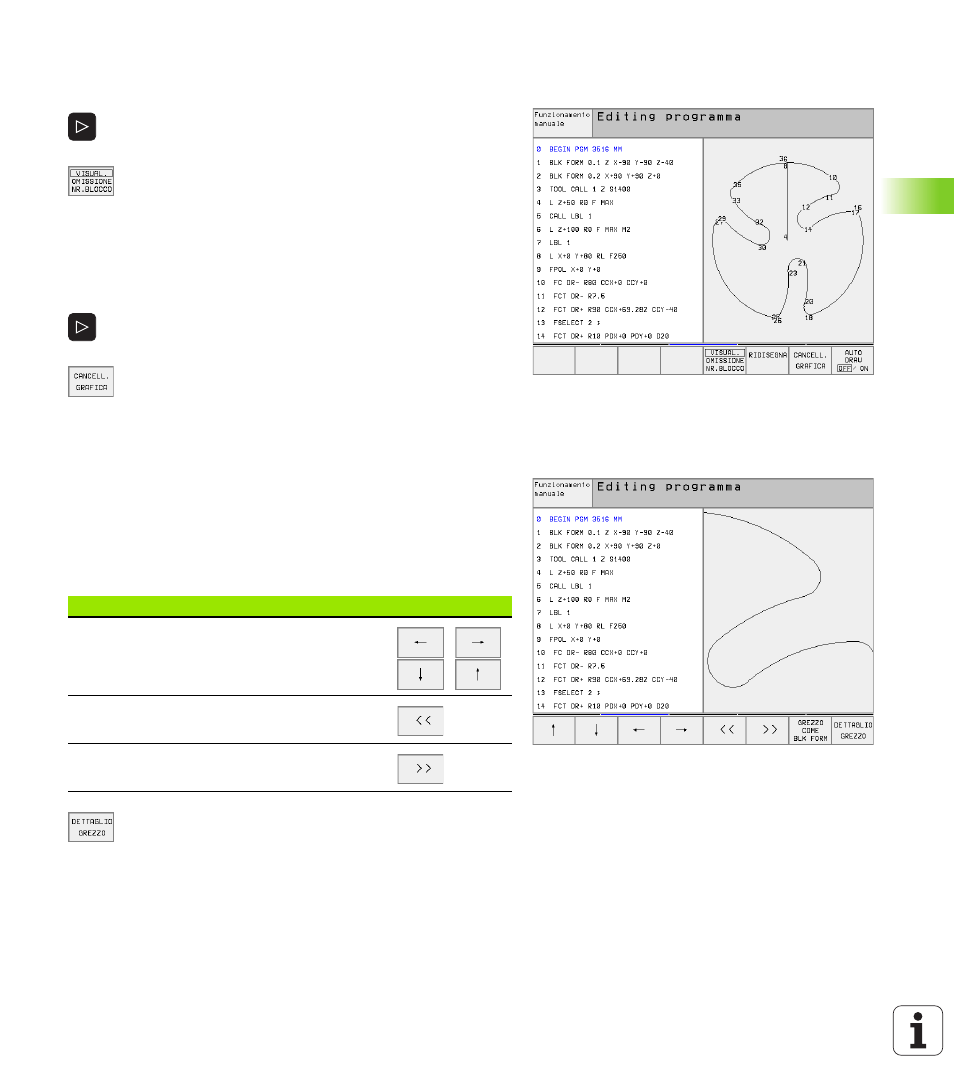

Visualizzazione e mascheratura di numeri di
blocco
U
U
U
U
Commutazione dei livelli softkey: Vedere figura in alto
a destra.
U
U
U
U
Visualizzazione numeri di blocco: Softkey VISUAL.
OMISSIONE NR.BLOCCO portare su VISUAL.
U
U
U
U
Omettere visualizzazione numeri di blocco: Softkey
VISUAL. OMISSIONE NR.BLOCCO portare su
VISUAL. OMISSIONE
Cancellazione della grafica
U
U
U
U
Commutazione dei livelli softkey: Vedere figura in alto
a destra.
U
U
U
U
Cancellazione della grafica: premere il softkey
CANCELLARE GRAFICA.
Ingrandimento/riduzione di un dettaglio
La rappresentazione per la grafica può essere definita individualmente.
Con una cornice si può selezionare il dettaglio da ingrandire o da
ridurre.
U
U
U
U
Selezionare la riga softkey per "Ingrandimento/riduzione di un
dettaglio" (2ª riga, vedere fig. al centro a destra)
Sono disponibili le seguenti funzioni:
U
U
U
U
Con il softkey WINDOW DETTAGLIO confermare il
campo selezionato.
Con il softkey GREZZO COME BLK FORM si ripristina il dettaglio
originale
Funzione
Softkey
Visualizzazione e spostamento della cornice.
Per lo spostamento tenere premuto il relativo
softkey
Riduzione cornice: per la riduzione tenere
premuto il softkey
Ingrandimento cornice: per l'ingrandimento
tenere premuto il softkey
