HEIDENHAIN TNC 426, TNC 430 303
8.6 Cicli SL

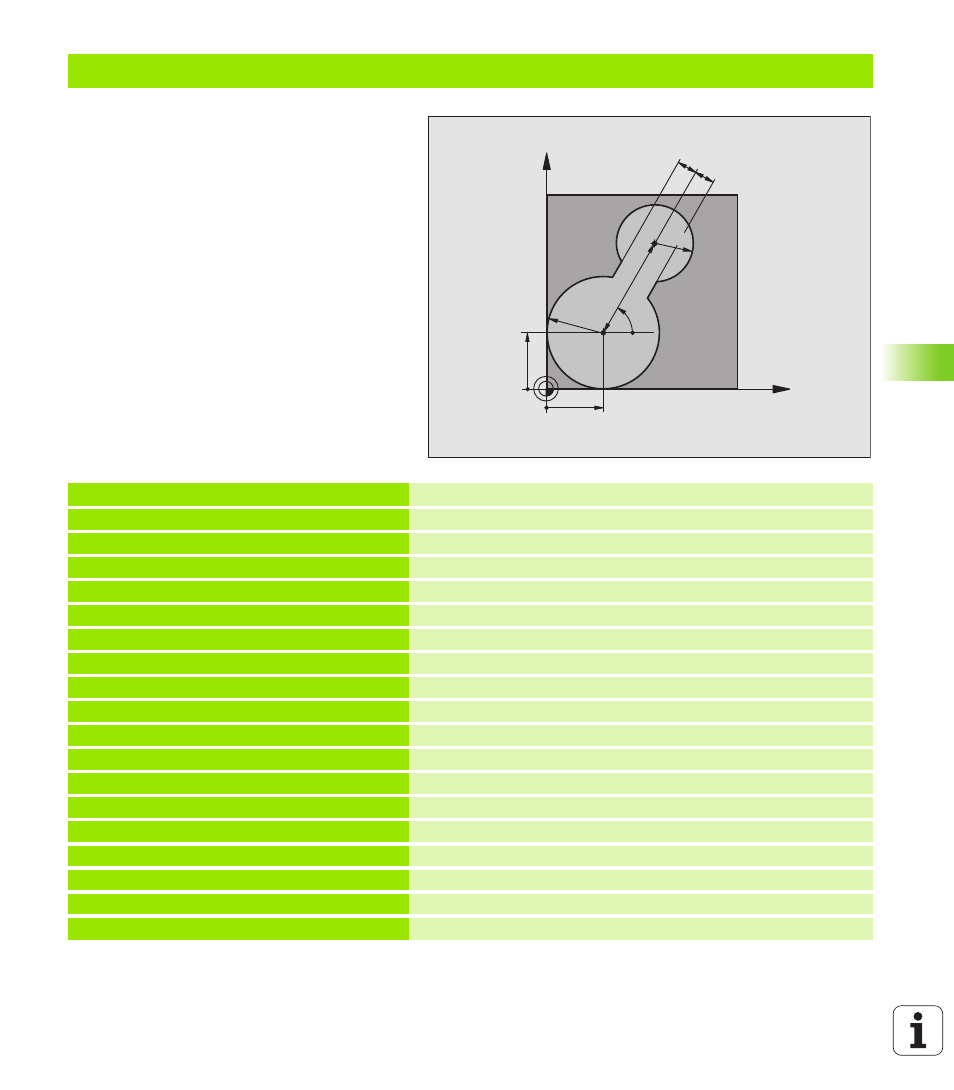

Esempio: Svuotamento e finitura di tasche
0 BEGIN PGM C20 MM
1 BLK FORM 0.1 Z X-10 Y-10 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0 Definizione pezzo grezzo
3 TOOL DEF 1 L+0 R+15 Definizione utensile di svuotamento
4 TOOL DEF 2 L+0 R+7,5 Definizione utensile di finitura
5 TOOL CALL 1 Z S2500 Chiamata utensile di svuotamento
6 L Z+250 R0 F MAX Disimpegno utensile
7 CYCL DEF 14.0 PROFILO Definizione del sottoprogramma del profilo
8 CYCL DEF 14.1 LABEL PROFILO 1
9 CYCL DEF 20.0 DATI PROFILO Definizione dei parametri generali di lavorazione
Q1=-20 ;PROFONDITA', FRESATURA
Q2=1 ;SOVRAPP. TRAIETTORIA UT.
Q3=+0 ;QUOTA LATERALE CONSENTITA
Q4=+0 ;PROFONDITA' CONSENTITA
Q5=+0 ;COORD. SUPERFICIE
Q6=2 ;DISTANZA DI SICUREZZA
Q7=+100 ;ALTEZZA DI SICUREZZA
Q8=0,1 ;RAGGIO DELLO SMUSSO
Q9=-1 ;SENSO DI ROTAZIONE
X
Y
30
30
R30
R20
60°
55
10
10
