328 8 Programmazione: Cicli
8.8 Cicli per la CONVER
SIONE DI COORDINA
TE

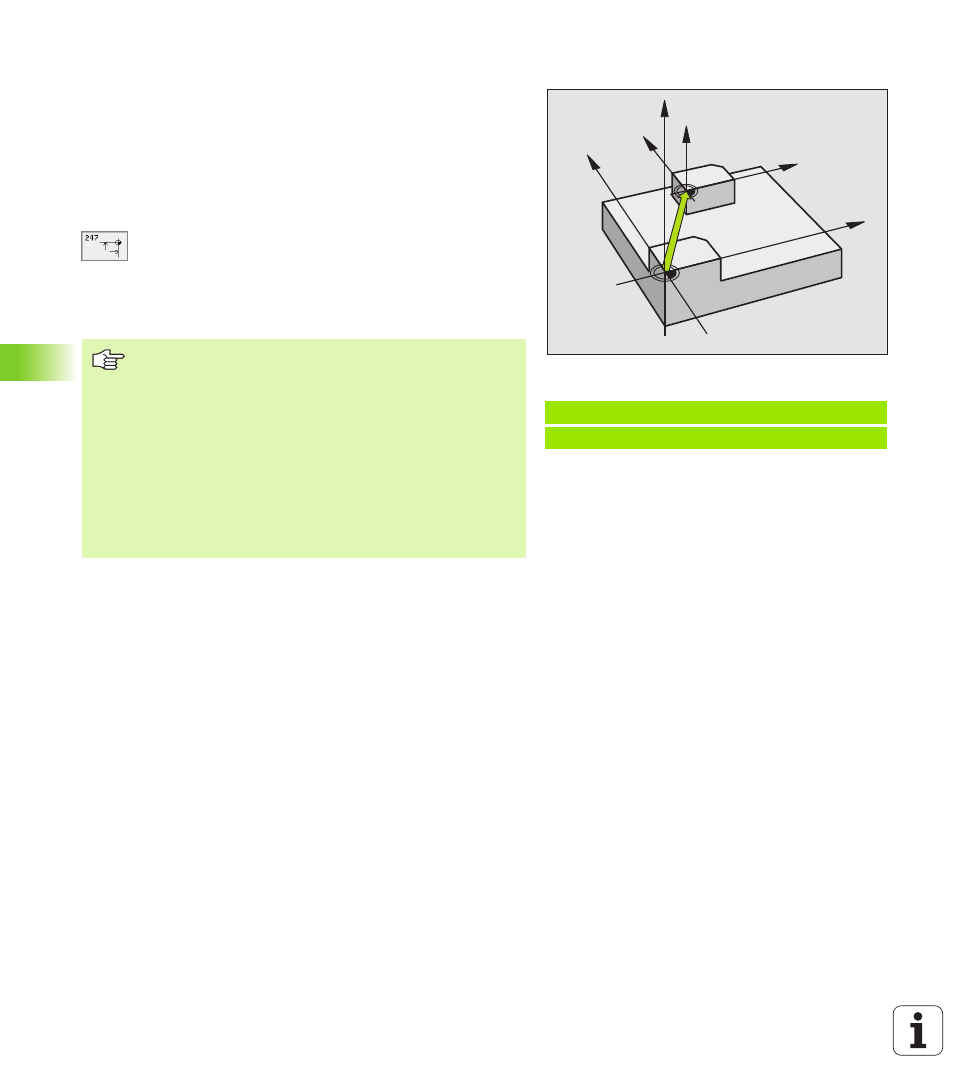

IMPOSTAZIONE ORIGINE (Ciclo 247)
Con il ciclo IMPOSTAZIONE ORIGINE è possibile attivare come nuovo
punto di riferimento un'origine definita nella tabella origini.
Attivazione
Dopo che si è definito un ciclo IMPOSTAZIONE ORIGINI tutte le
immissioni di coordinate e spostamenti dell'origine (assoluti ed
incrementali) saranno riferiti alla nuova origine. E' possibile anche
impostare origini per assi rotanti.
U U U U Numero per origine? : introdurre il numero dell'origine
nella tabella origini
Annullamento
Mediante la funzione ausiliaria M104 si riattiva l'ultima origine
impostata in modalità manuale.
Esempio: Blocchi NC
13 CYCL DEF 247 IMPOSTAZIONE ORIGINE
Q339=4 ; NUMERO ORIGINE
Z
Z
X
X
Y
Y
Il TNC imposta l'origine solamente negli assi attivi nella
tabella origini. Un asse non presente nel TNC, ma
visualizzato come colonna nella tabella origini provoca un
messaggio d'errore.
Il ciclo 247 interpreta i valori memorizzati nella tabella
origini sempre come coordinate riferite allo zero macchina.
Il parametro macchina 7475 non ha in tal caso alcun
effetto.
Utilizzando il ciclo 247 è possibile entrare in un programma
con la funzione "Lettura blocchi"
Nel modo operativo Test PGM, il ciclo 247 non è attivo.
