HEIDENHAIN TNC 426, TNC 430
333
8.8 Cicli per la CONVER
SIONE DI COORDINA
TE

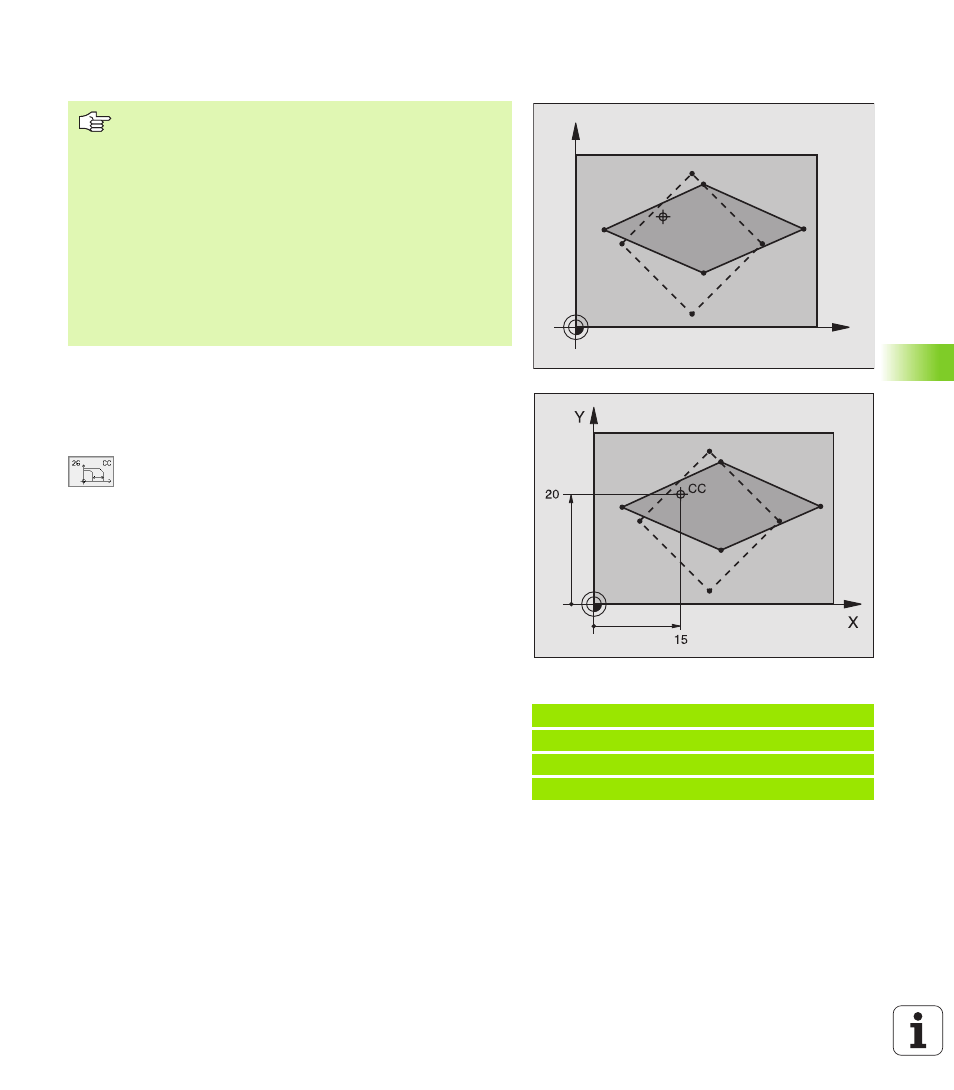

FATTORE DI SCALA INDIV. (Ciclo 26)
Attivazione
Il FATTORE DI SCALA è attivo dalla sua definizione nel programma.
Esso è attivo anche nel modo operativo INTRODUZIONE MANUALE
DATI. Il TNC visualizza il fattore di scala attivo nell'indicazione di stato
supplementare.
U
U
U
U
ASSE E FATTORE
: inserire lo (gli) asse(i) delle coordinate
e il (i) fattore(i) dell'allungamento o della
compressione individuale per asse. Introdurre un
valore positivo - massimo 99,999 999 -
U
U
U
U
COORDINATE DEL CENTRO
: centro dell'allungamento o
della compressione individuale per asse
Gli assi delle coordinate vengono selezionati mediante softkey.
Annullamento
Riprogrammare il ciclo FATTORE DI SCALA inserendo il fattore 1 per
l'asse in questione
Esempio: Blocchi NC
25 CALL LBL1
26 CYCL DEF 26.0 FATT. SCALA ASSE
27 CYCL DEF 26.1 X 1.4 Y 0.6 CCX+15 CCY+20
28 CALL LBL1
X
Y
CC
Da osservare prima della programmazione
Gli assi di coordinate con posizioni per traiettorie circolari
non possono essere allungati o compressi con fattori di
scala differenti.
Per i singoli assi di coordinate è possibile inserire un
fattore di scala individuale.
Inoltre è possibile programmare le coordinate di un centro
valido per tutti i fattori di scala.
Questo permette un allungamento o una compressione
del profilo rispetto al centro, quindi non necessariamente
da e verso l'origine attiva come nel ciclo 11 FATTORE DI
SCALA.
