HEIDENHAIN TNC 426, TNC 430 297
8.6 Cicli SL

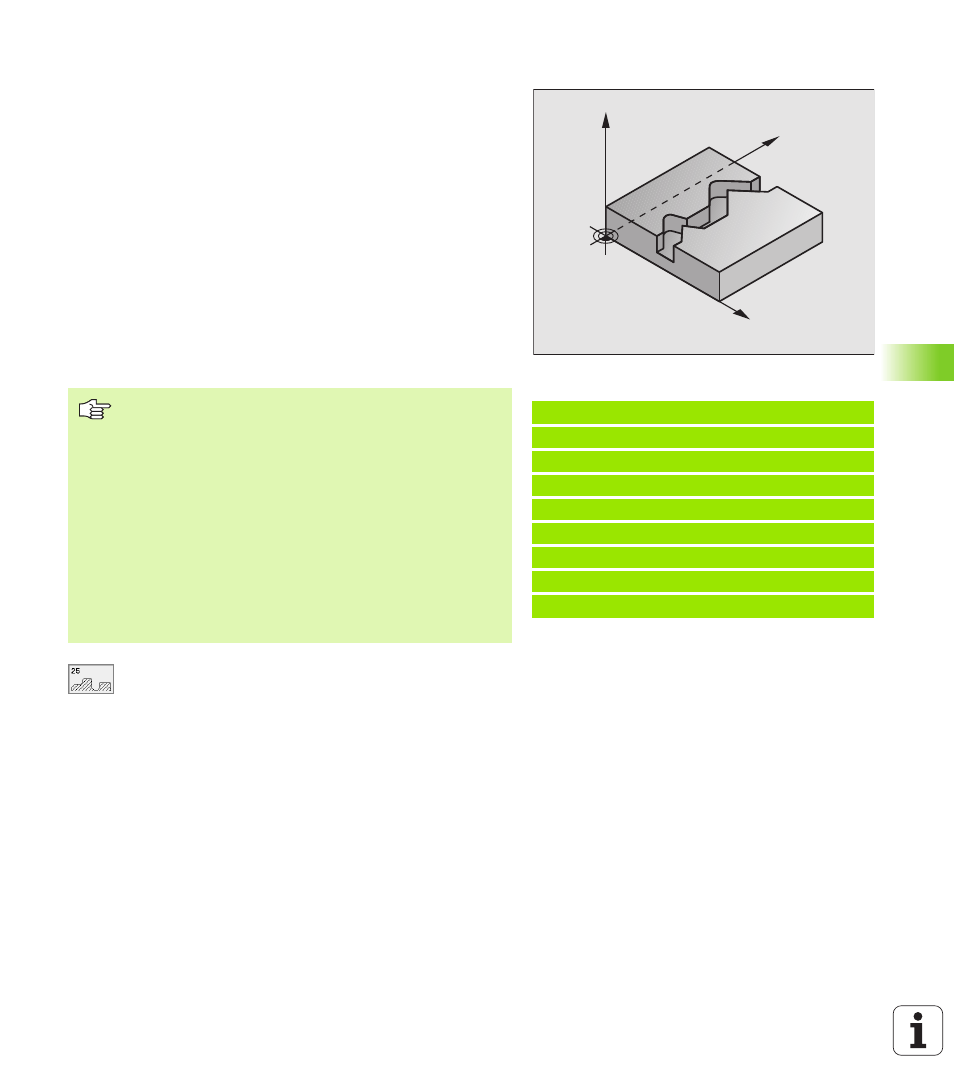

PROFILO SAGOMATO (Ciclo 25)
Con questo ciclo, assieme al ciclo 14 PROFILO, è possibile lavorare
profili "aperti", nei quali l'inizio e la fine non coincidono.
Il ciclo 25 PROFILO SAGOMATO offre, rispetto alla lavorazione di un
profilo aperto con blocchi di posizionamento, notevoli vantaggi:
n
Il TNC controlla nella lavorazione che non si verifichino spogliature o
danneggiamenti del profilo. Possibilità di controllo del profilo con la
grafica di test
n
Se il raggio dell'utensile è troppo grande, occorre eventualmente
rifinire gli spigoli interni del profilo
n La lavorazione può essere eseguita interamente con fresatura
concorde o discorde. Il tipo di fresatura rimane invariato perfino in
caso di lavorazione speculare del profilo
n In caso di più accostamenti il TNC può spostare l'utensile in avanti e
indietro riducendo il tempo di lavorazione
n Possibilità di definizione di quote di sovrametallo per poter sgrossare
e rifinire il profilo in più passate di lavorazione
U U U U PROFONDITA' DI FRESATURA Q1 (in valore
incrementale): distanza tra la superficie del pezzo e il
fondo del profilo
U U U U SOVRAMETALLO DI FINITURA LATERALE Q3 (in valore
incrementale): quota di finitura nel piano di lavoro
U U U U COORD. SUPERFICIE PEZZO Q5 (in valore assoluto):
coordinata assoluta della superficie del pezzo riferita
all'origine del pezzo
U U U U ALTEZZA DI SICUREZZA Q7 (in valore assoluto): altezza
assoluta che esclude qualsiasi possibilità di collisione
tra utensile e pezzo; posizione di ritiro dell'utensile alla
fine del ciclo
U U U U PROFONDITA' DI ACCOSTAMENTO Q10 (in valore
incrementale): quota dei singoli accostamenti
dell'utensile
U U U U AVANZAMENTO IN PROFONDITA' Q11: velocità di
spostamento nell'asse del mandrino
Esempio: Blocchi NC
62 CYCL DEF 25.0 PROFILO SAGOMATO
Q1=-20 ;PROFONDITA', FRESATURA
Q3=+0 ;QUOTA LATERALE CONSENTITA
Q5=+0 ;COORD. SUPERFICIE
Q7=+50 ;ALTEZZA DI SICUREZZA
Q10=+5 ;PROF. INCREMENTO
Q11=100 ;AVANZ. ASSE DI PROFONDITA'
Q12=350 ;AVANZAMENTO FRESATURA
Q15=-1 ;MODO FRESATURA
Y
X
Z
Da osservare prima della programmazione
Il segno del parametro di ciclo "Profondità" determina la
direzione della lavorazione. Se si programma Profondità =
0 il TNC non esegue il ciclo.
Il TNC considera solo il primo label del ciclo 14 PROFILO
La memoria per un ciclo SL è limitata. In un ciclo SL si
possono programmare p.es. al massimo 256 blocchi di
rette.
Il ciclo 20 DATI PROFILO non è necessario.
Le posizioni programmate direttamente dopo il ciclo 25 in
quote incrementali si riferiscono alla posizione
dell'utensile alla fine del ciclo
