HEIDENHAIN TNC 426, TNC 430 301
8.6 Cicli SL

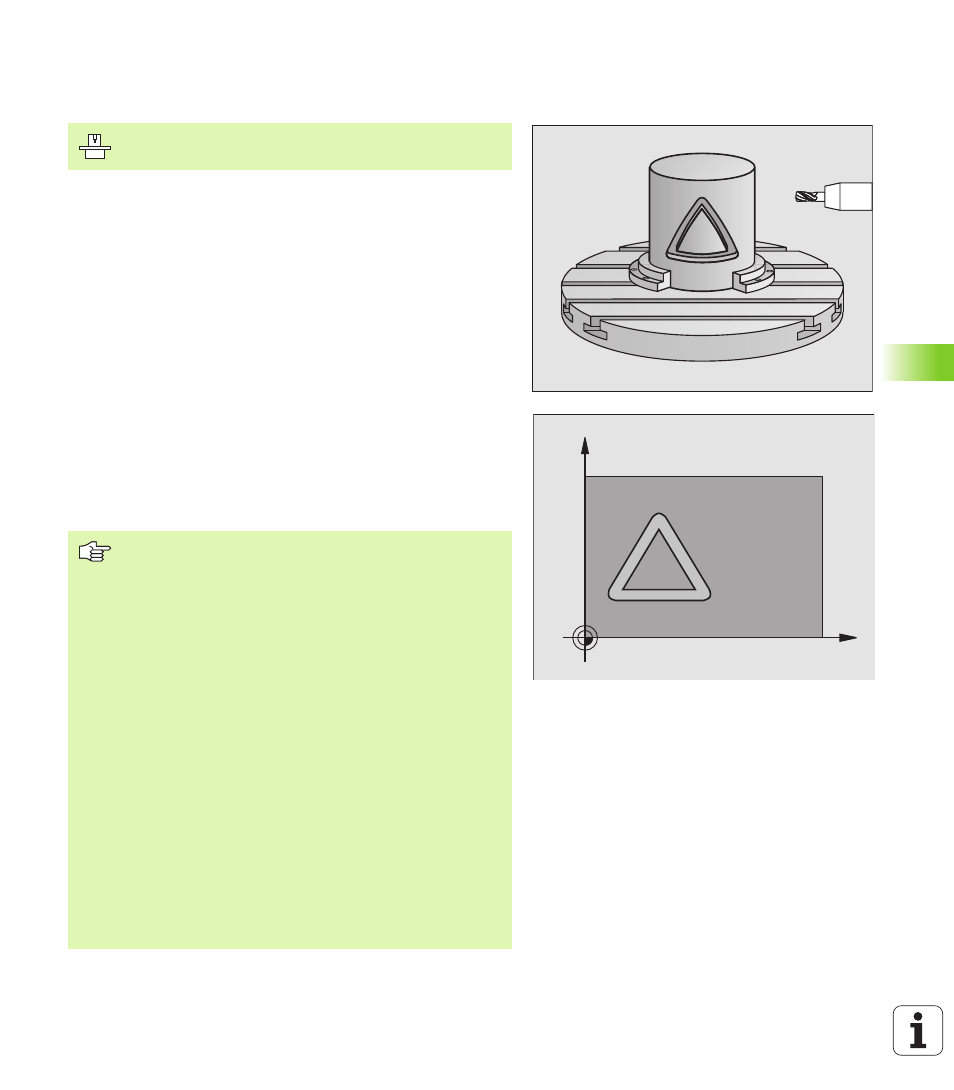

SUPERFICIE CILINDRICA fresatura scanalature
(Ciclo 28)
Con questo ciclo, è possibile trasferire una scanalatura di guida definita
nello sviluppo sulla superficie di un cilindro. Contrariamente al ciclo 27,
in questo ciclo, il TNC pone l'utensile in modo tale che, con correzione
attiva del raggio, le pareti siano sempre parallele tra loro. Programmare
la traiettoria centrale del profilo indicando la correzione del raggio
utensile. Tramite la correzione del raggio, si definisce se il TNC dovrà
eseguire la scanalatura in modo concorde o in modo discorde.
RL: concorde
RR: discorde
1 Il TNC posiziona l'utensile sopra il punto di penetrazione
2 Alla prima PROFONDITA' DI ACCOSTAMENTO l'utensile fresa
con AVANZAMENTO DI FRESATURA Q12 lungo la parete della
scanalatura tenedo conto del sovrametallo laterale di finitura
3 Alla fine del profilo il TNC sposta l'utensile sul lato opposto della
scanalatura e lo riporta al punto iniziale di penetrazione
4 Questa procedura (da 2 a 3) si ripete fino al raggiungimento della
PROFONDITA' Q1 programmata
5 Successivamente l'utensile si porta alla distanza di sicurezza
C
Z
La macchina e il TNC devono essere predisposti dal
Costruttore.
Da osservare prima della programmazione
La memoria per un ciclo SL è limitata. In un ciclo SL si
possono programmare p.es. al massimo 256 blocchi di
rette.
Il segno del parametro di ciclo "Profondità" determina la
direzione della lavorazione. Se si programma Profondità = 0
il TNC non esegue il ciclo.
Utilizzare una fresa con tagliente frontale a taglio centrale
(DIN 844).
Il cilindro deve essere serrato centralmente sulla tavola
rotante
L'asse del mandrino deve essere sempre perpendicolare
all'asse della tavola rotante. In caso contrario il TNC emette
un messaggio d'errore.
Questo ciclo può essere eseguito quando il piano di lavoro
è ruotato.
Il TNC verifica se la traiettoria corretta o non corretta
dell'utensile si trova all'interno del campo di visualizzazione
dell'asse di rotazione (definito nel parametro macchina
810.x). In caso di messaggio di errore "errore di
programmazione profilo" impostare MP 810.x = 0.
