292
8 Programmazione: Cicli
8.6 Cicli SL

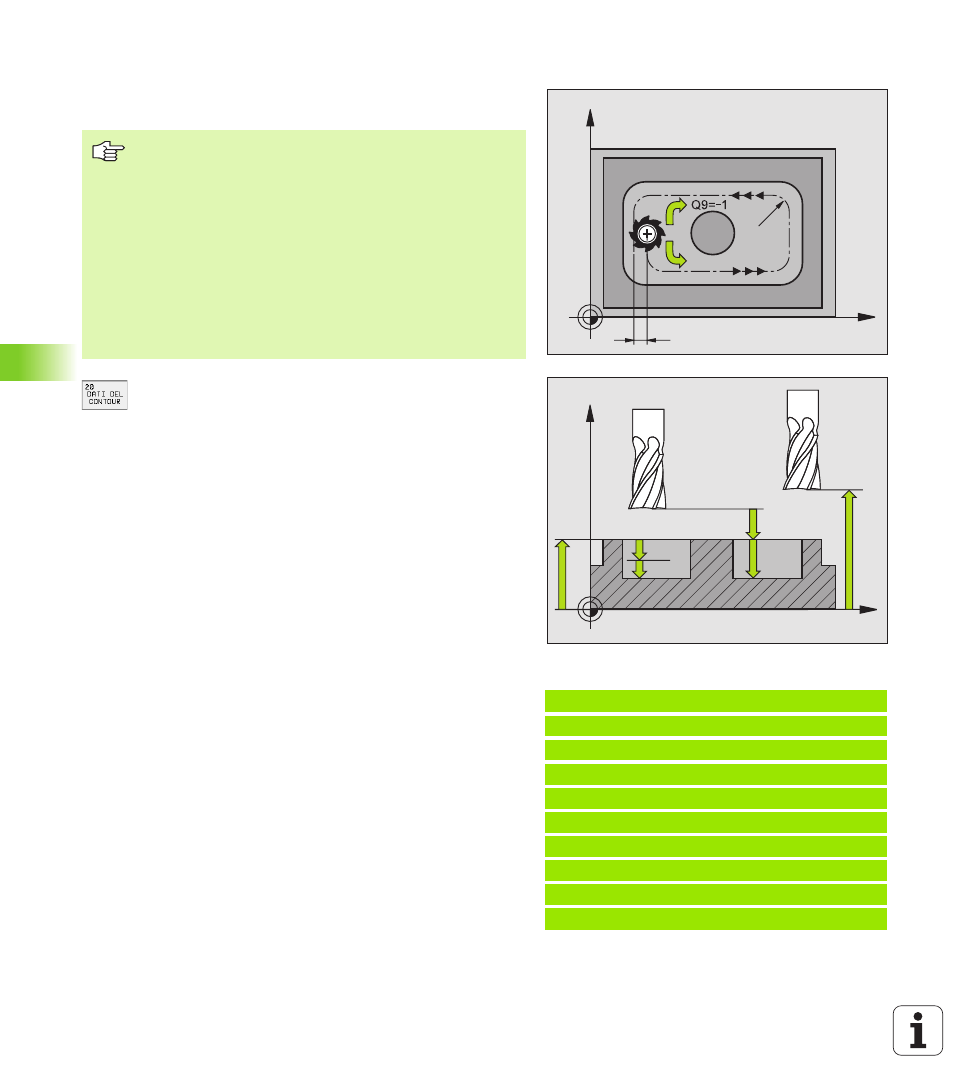

DATI DI PROFILO (Ciclo 20)
Nel ciclo 20 vengono inserite tutte le informazioni di lavorazione per i
sottoprogrammi di definizione dei segmenti di profilo.
U
U
U
U
PROFONDITA' DI FRESATURA
Q1 (in valore
incrementale): distanza tra la superficie del pezzo e il
fondo della tasca
U
U
U
U
FATTORE DI SOVRAPPOSIZIONE TRAIETTORIE
fattore Q2:
Q2 x raggio utensile dà l'+accostamento laterale k.
U
U
U
U
SOVRAMETALLO DI FINITURA LATERALE
Q3 (in valore
incrementale): sovrametallo nel piano di lavoro.
U
U
U
U
SOVRAMETALLO PROFONDITA'
Q4 (in valore
incrementale): sovrametallo di finitura per la
profondità.
U
U
U
U
COORD. SUPERFICIE PEZZO
Q5 (in valore assoluto):
coordinata della superficie del pezzo
U
U
U
U
DISTANZA DI SICUREZZA
Q6 (in valore incrementale):
distanza tra il bordo inferiore dell'utensile e la
superficie del pezzo
U
U
U
U
ALTEZZA DI SICUREZZA
Q7 (in valore assoluto): altezza
assoluta che esclude qualsiasi collisione con il pezzo
(per il posizionamento intermedio e il ritiro alla fine del
ciclo)
U
U
U
U
RAGGIO DI ARROTONDAMENTO INTERNO
Q8: raggio di
arrotondamento per "spigoli interni"; il valore
programmato si riferisce alla traiettoria del centro
dell'utensile
U
U
U
U
SENSO ROT. ? ORARIO = -1
Q9: direzione della
lavorazione per tasche
n
in senso orario (Q9 = -1 senso discorde per tasca e
isola)
n
in senso antiorario (Q9 = +1 senso concorde per
tasca e isola)
I parametri di lavorazione possono essere controllati ed
eventualmente sovrascritti.
Esempio: Blocchi NC
57 CYCL DEF 20.0 DATI PROFILO
Q1=-20 ;PROFONDITA', FRESATURA
Q2=1 ;SOVRAPP. TRAIETTORIA UT.
Q3=+0.2 ;QUOTA LATERALE CONSENTITA
Q4=+0.1 ;PROFONDITA' CONSENTITA
Q5=+30 ;COORD. SUPERFICIE
Q6=2 ;DISTANZA SICUREZZA
Q7=+80 ;ALTEZZA DI SICUREZZA
Q8=0.5 ;RAGGIO DI ARROTONDAMENTO
Q9=+1 ;SENSO DI ROTAZIONE
X
Y
k
Q9=+1
Q8
X
Z
Q6
Q7
Q1
Q10
Q5
Da osservare prima della programmazione
Il ciclo 20 è DEF -attivo, cioè il ciclo 20 è attivo dalla sua
definizione nel programma di lavorazione.
Il segno del parametro di ciclo "Profondità" determina la
direzione della lavorazione. Se si programma Profondità =
0 il TNC non esegue il ciclo in questione.
I dati di lavorazione definiti nel ciclo 20 valgono anche per
i cicli da 21 a 24.
Utilizzando i cicli SL in programmi con parametri Q, i
parametri da Q1 a Q19 non possono essere utilizzati quali
parametri di programma.
