406 11 Test del programma ed esecuzione del programma
1
1
.1 Elabor
azioni gr
afic
he

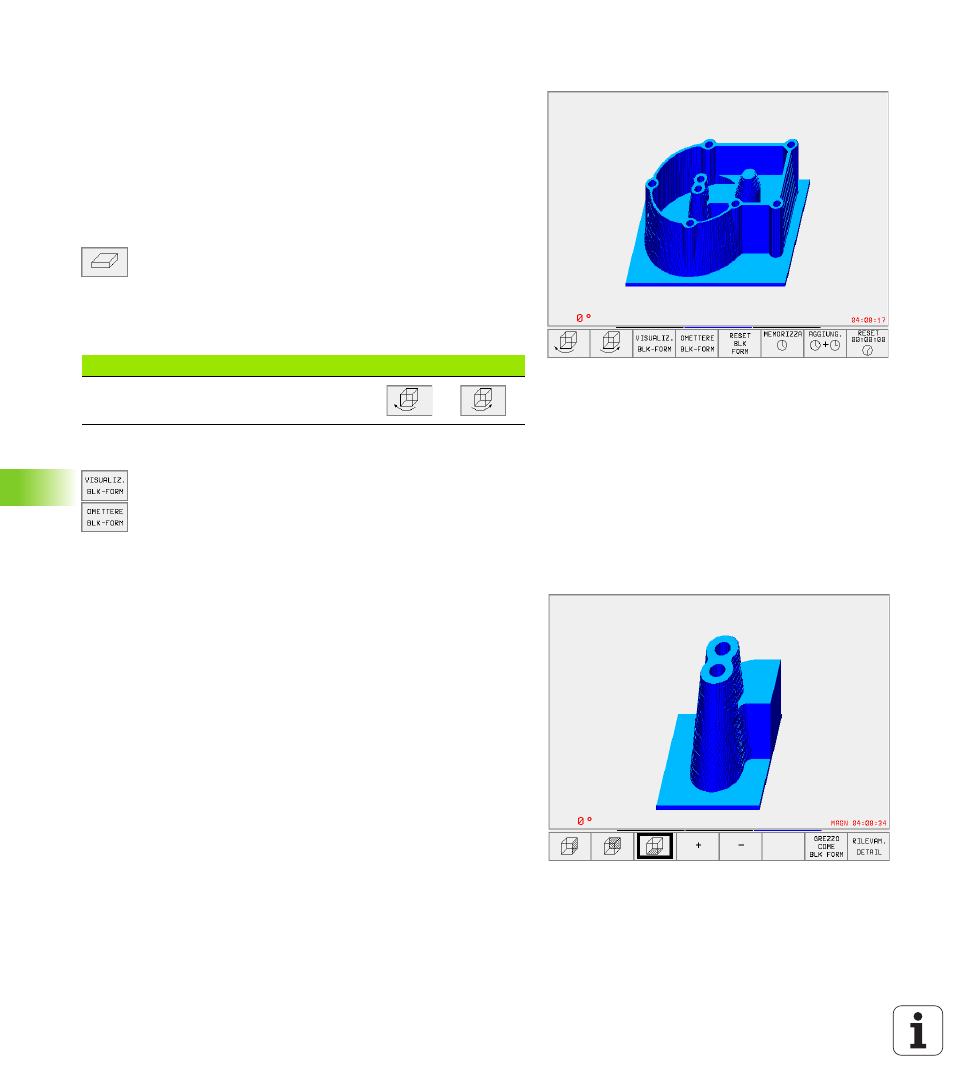

Rappresentazione 3D
In questa rappresentazione il TNC fornisce una simulazione
tridimensionale del pezzo.
La rappresentazione 3D può essere ruotata intorno all'asse verticale. I
contorni del pezzo grezzo all'inizio della simulazione grafica possono
essere visualizzati quale cornice.
Nel modo operativo Test del programma sono disponibili funzioni per
l'ingrandimento di dettagli,vedere "ingrandimento di dettagli", pag.
406.
U U U U Selezionare mediante softkey la rappresentazione 3D
Rotazione della rappresentazione 3D
Commutare il livello softkey, finché vengono visualizzati i seguenti
softkey:
Visualizzazione/mascheratura della cornice del pezzo grezzo
U U U U Visualizzazione cornice: Softkey VISUAL. BLK FORM
U U U U Mascheratura cornice: Softkey OMETTERE BLK
FORM
ingrandimento di dettagli
I dettagli possono essere ingranditi nel modo operativo Test del
programma nella
n rappresentazione su 3 piani e
n
Rappresentazione 3D
Una volta fermata la simulazione grafica. La funzione di ingrandimento
è sempre attiva in tutte le modalità di rappresentazione.
Funzione Softkey
Rotazione verticale della rappresentazione
in passi di 27°
