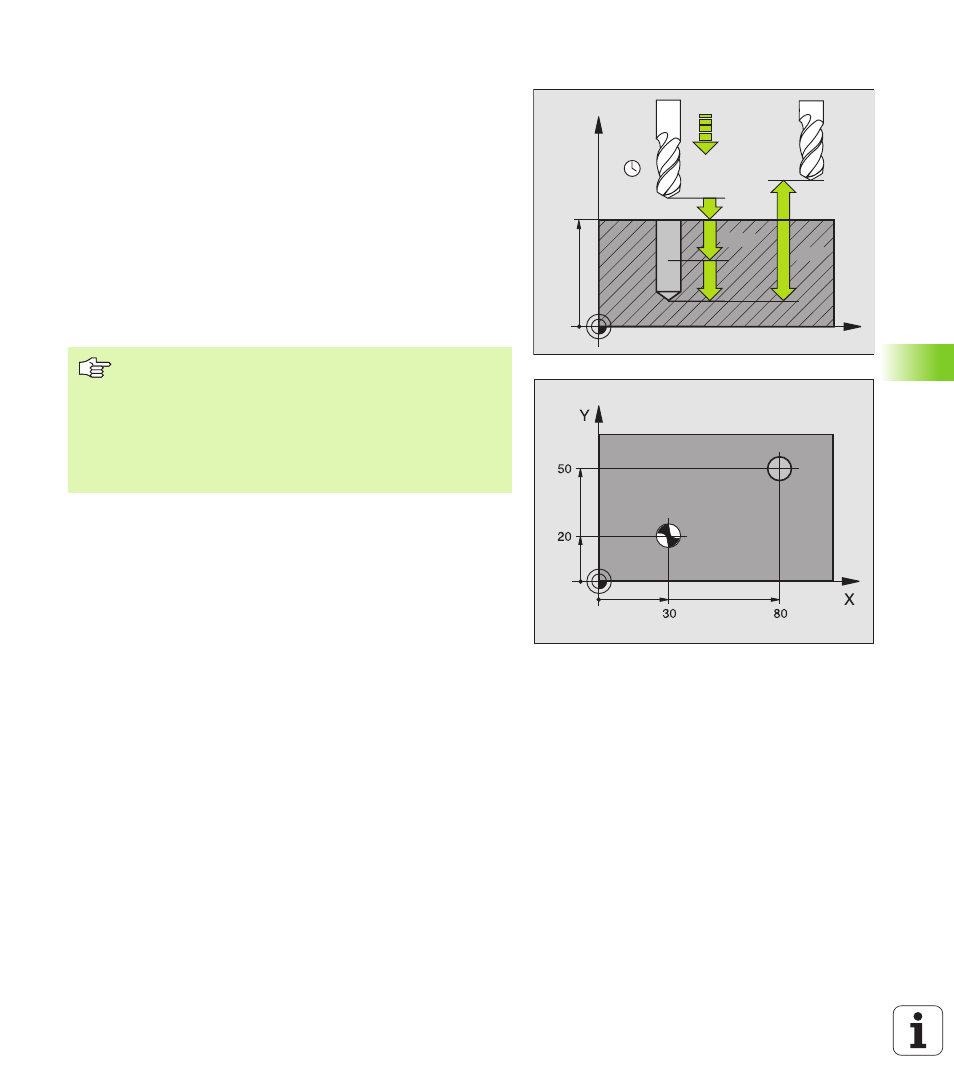

FORATURA (Ciclo 200)
1 Il TNC posiziona in rapido FMAX l'utensile nell'asse del mandrino
alla DISTANZA DI SICUREZZA sopra la superficie del pezzo
2 L'utensile penetra con l'avanzamento F programmato fino alla
prima PROFONDITA' DI ACCOSTAMENTO
3 Il TNC ritira l'utensile in rapido FMAX alla DISTANZA DI
SICUREZZA, dove sosta, se programmato, riportandolo
successivamente e sempre in rapido alla distanza di sicurezza
sopra la prima PROFONDITA' DI ACCOSTAMENTO
4 Successivamente l'utensile penetra con l'AVANZAMENTO F
programmato di una ulteriore quota di ACCOSTAMENTO
5 Il TNC ripete questa sequenza (da 2 a 4) fino a raggiungere la
PROFONDITA' DI FORATURA programmata
6 Dal fondo del foro l'utensile ritorna in rapido FMAX alla DISTANZA
DI SICUREZZA o, se programmato, alla 2° distanza di sicurezza
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Da osservare prima della programmazione
Programmare un'istruzione di posizionamento sul punto di
partenza (centro del foro) nel piano di lavoro con correzione
del raggio R0.
Il segno del parametro di ciclo "Profondità" determina la
direzione della lavorazione. Se si programma Profondità =
0 il TNC non esegue il ciclo.
