118 5 Programmazione: Utensili
5.4 Cor
rezione tr
idimensionale dell'ut
e
nsile
Peripheral Milling: Correzione 3D con
orientamento utensile

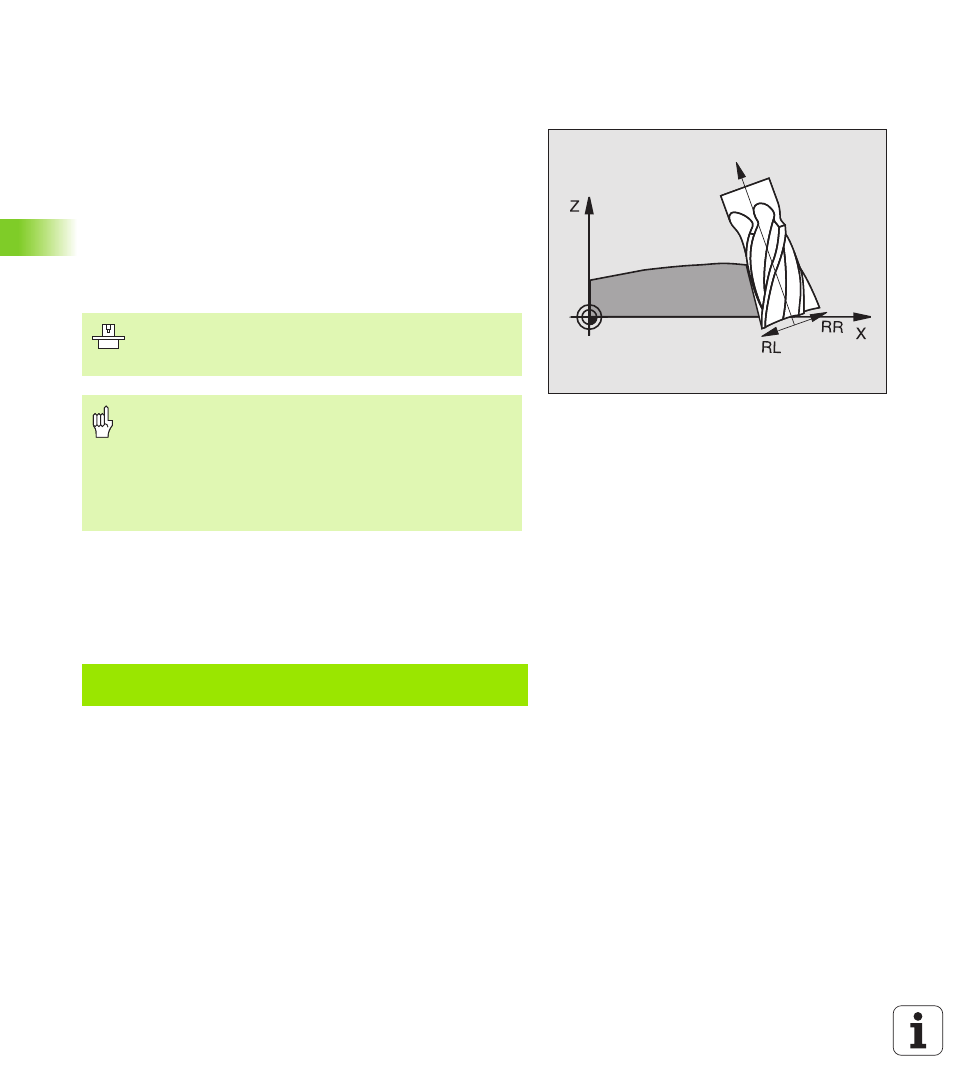

Il TNC sposta l'utensile in direzione normale rispetto alla direzione di
movimento e in direzione normale rispetto alla direzione utensile, della
somma dei delta DR (Tabella utensile e TOOL CALL). La direzione della
correzione è determinata dalla correzione del raggio RL/RR (vedere
figura in alto a destra, direzione Y+). Per far si che il TNC possa
raggiungere l'orientamento utensile previsto, occorre attivare la
funzione M128 (vedere "Mantenimento della posizione della punta
dell'utensile nel posizionamento di assi orientabili (TCPM*): M128" ,
pag. 194) e successivamente la correzione del raggio utensile. Il TNC
posiziona quindi gli assi di rotazione della macchina in automatico, in
modo tale che l'utensile raggiunga l'orientamento previsto con la
correzione attiva.
L'orientamento utensile può essere definito in due modi:
n
Nel blocco LN mediante l'indicazione delle componenti TX, TY e TZ
n
In un blocco L mediane l'indicazione delle coordinate degli assi di
rotazione
Esempio: Formato blocco con orientamento utensile
Il TNC non può posizionare gli assi di rotazione in
automatico su tutte le macchine. Consultare il Manuale
della macchina.
Attenzione, pericolo di collisione!
Nelle macchine, i cui assi di rotazione consentono
unicamente un campo di spostamento limitato, nel
posizionamento in automatico potrebbero verificarsi dei
movimenti che richiedono, ad esempio, una rotazione di
180° della tavola. Fare attenzione al pericolo di collisione
della testa con il pezzo o con l'attrezzatura di bloccaggio.
1 LN X+31,737 Y+21,954 Z+33,165
TX+0,0078922 TY–0,8764339 TZ+0,2590319 F1000 M128
LN : Retta con correzione 3D
X, Y, Z : Coordinate corrette del punto finale della retta
TX, TY, TZ : Componenti dei vettori normali per l'orientamento
utensile
F : Avanzamento
M : Funzione ausiliaria
