HEIDENHAIN TNC 426, TNC 430
445

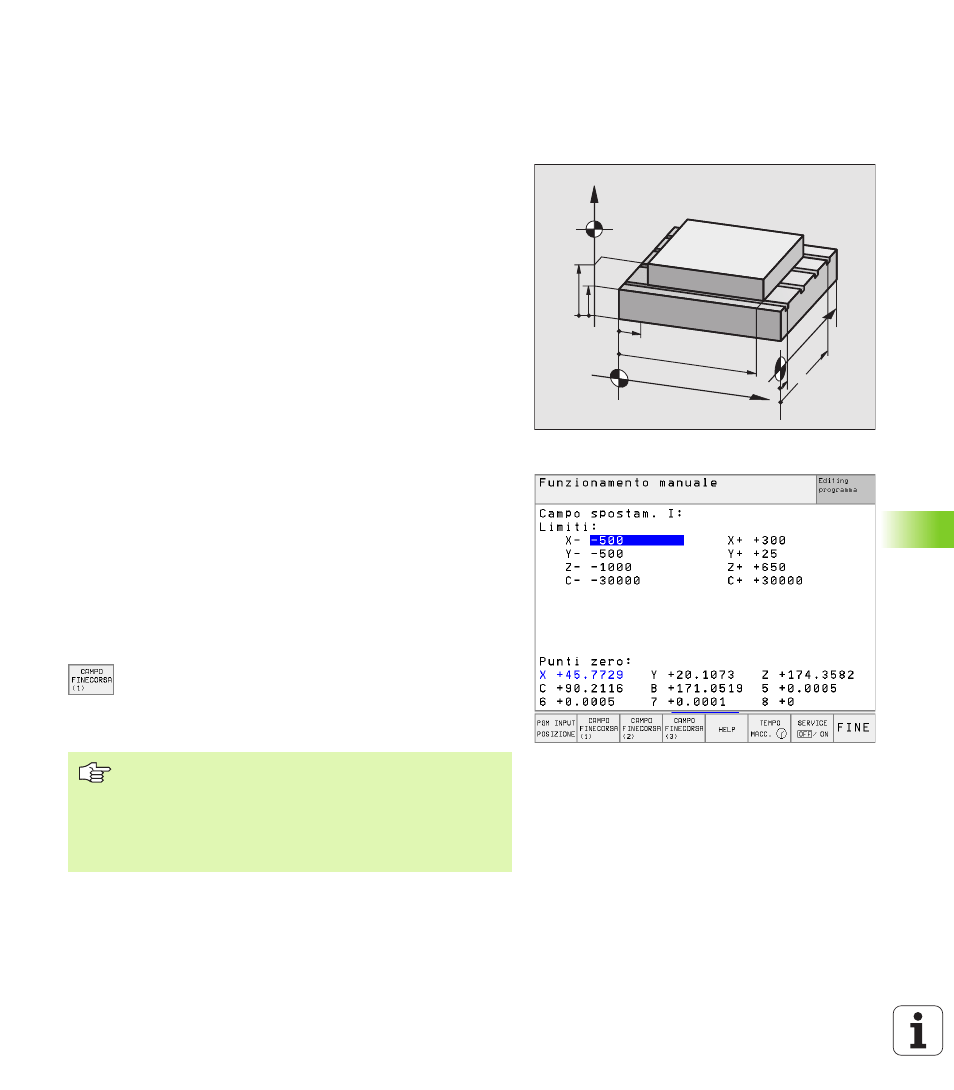

12.13 Limitazione delle corse, visualizzazione dell'or
igine
12.13 Limitazione delle corse,
visualizzazione dell'origine
Impiego
Nell'ambito del campo di spostamento massimo è possibile limitare il
percorso di spostamento effettivamente utilizzabile per gli assi delle
coordinate.
Esempio di impiego: protezione del divisore da collisioni.
Il campo massimo di spostamento viene limitato mediante finecorsa
software. La corsa effettivamente utilizzabile viene limitata con la
funzione MOD CAMPO FINECORSA: per questo impostare i valori
massimi degli assi in direzione positiva e negativa, riferiti all'origine
della macchina. Se la macchina è prevista con più campi di
spostamento si possono definire separatamente i limiti dei singoli
campi di spostamento (softkey da FINECORSA (1) a FINECORSA (3)).
Lavoro senza limitazione del campo di
spostamento
Per gli assi di coordinate da spostarsi senza limiti di campo, impostare
quale CAMPO FINECORSA il percorso di spostamento massimo del
TNC (+/- 99999 mm).
Rilevamento ed impostazione del campo
massimo di spostamento
U
U
U
U
Selezionare la INDICAZIONE DI POSIZIONE REF
U
U
U
U
Posizionarsi sulle posizioni finali positive e negative desiderate sugli
assi X, Y, Z
U
U
U
U
Prendere nota dei valori con il relativo segno
U
U
U
U
Selezione delle funzioni MOD: premere il tasto MOD
U
U
U
U
Impostazione dei limiti del campo di spostamento:
Premere il softkey CAMPO DI SPOSTAMENTO
Impostare i valori annotati quali limiti per gli assi
U
U
U
U
Abbandono della funzione MOD: Premere il softkey FINE
Visualizzazione dell'origine
I valori che vengono visualizzati sullo schermo in basso a sinistra sono
gli indici di riferimento impostati manualmente, riferiti all'origine della
macchina. Essi non possono essere modificati nel menu visualizzato.
Z
Y
X
Z
min
Z
max
X
min
Y
max
Y
min
X
max
Le correzioni del raggio dell'utensile non vengono tenute
in considerazione in caso di limitazione del campo di
spostamento.
Le limitazioni del campo di spostamento e i finecorsa
software vengono tenuti in conto dopo il posizionamento
sugli indici di riferimento.
