310 8 Programmazione: Cicli
8.6 Cicli SL

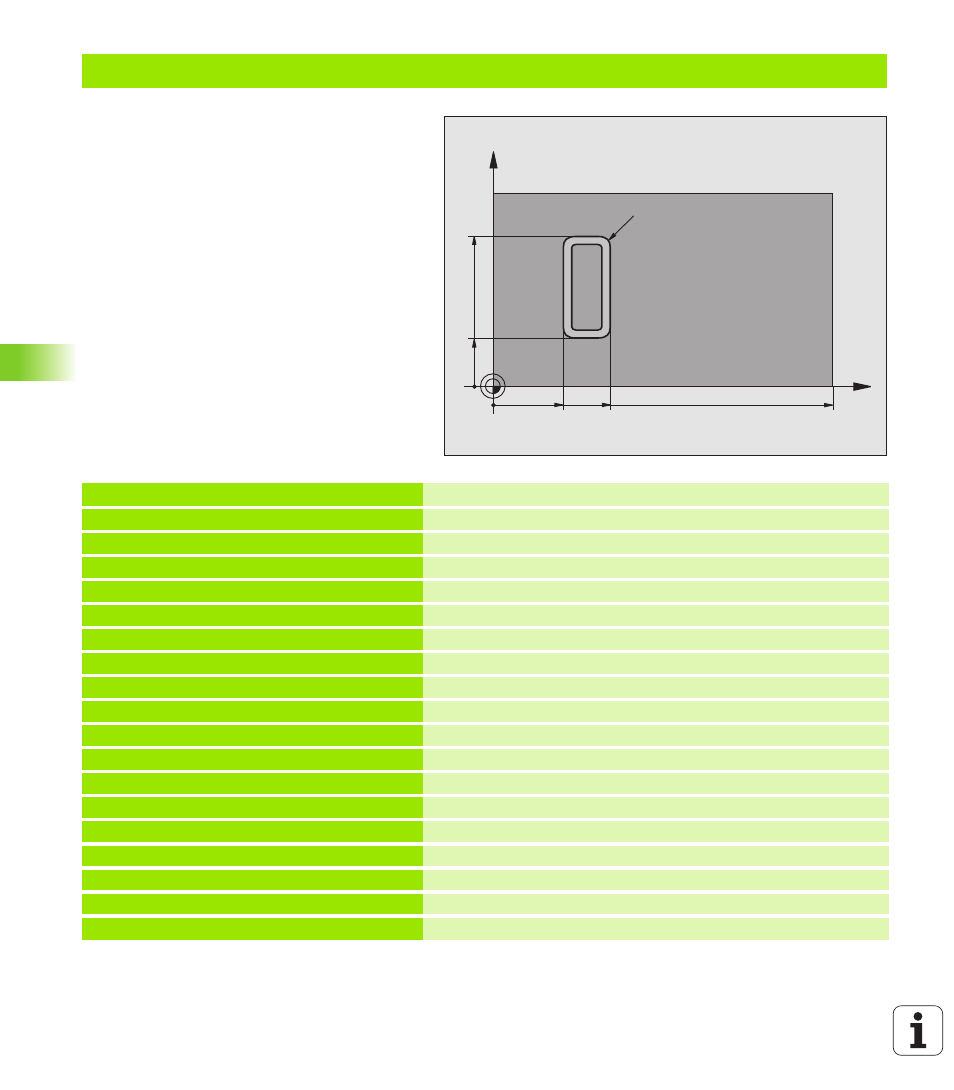

Esempio: Superficie cilindrica con ciclo 27
Avvertenza:
n Cilindro serrato centralmente sulla tavola
circolare.
n L'origine si trova al centro della tavola circolare
0 BEGIN PGM C27 MM
1 TOOL DEF 1 L+0 R+3,5 Definizione utensile
2 TOOL CALL 1 Y S2000 Chiamata utensile, asse utensile Y
3 L Y+250 R0 F MAX Disimpegno utensile
4 L X+0 R0 FMAX Posizionamento dell'utensile al centro della tavola circolare
5 CYCL DEF 14.0 PROFILO Definizione del sottoprogramma del profilo
6 CYCL DEF 14.1 LABEL PROFILO 1
7 CYCL DEF 27.0 SUPERFICIE CILINDRICA Definizione dei parametri di lavorazione
Q1=-7 ;PROFONDITA', FRESATURA
Q3=+0 ;QUOTA LATERALE CONSENTITA
Q6=2 ;DISTANZA DI SICUREZZA
Q10=4 ;INCREMENTO
Q11=100 ;AVANZ. ASSE DI PROFONDITA'
Q12=250 ;AVANZAMENTO FRESATURA
Q16=25 ;RAGGIO
Q17=1 ;UNITA' MISURA
8 L C+0 R0 F MAX M3 Preposizionamento della tavola rotante
9 CYCL CALL Chiamata ciclo
10 L Y+250 R0 F MAX M2 Disimpegno dell'utensile, fine del programma
C
Z
157
60
30
20
R7,5
50
