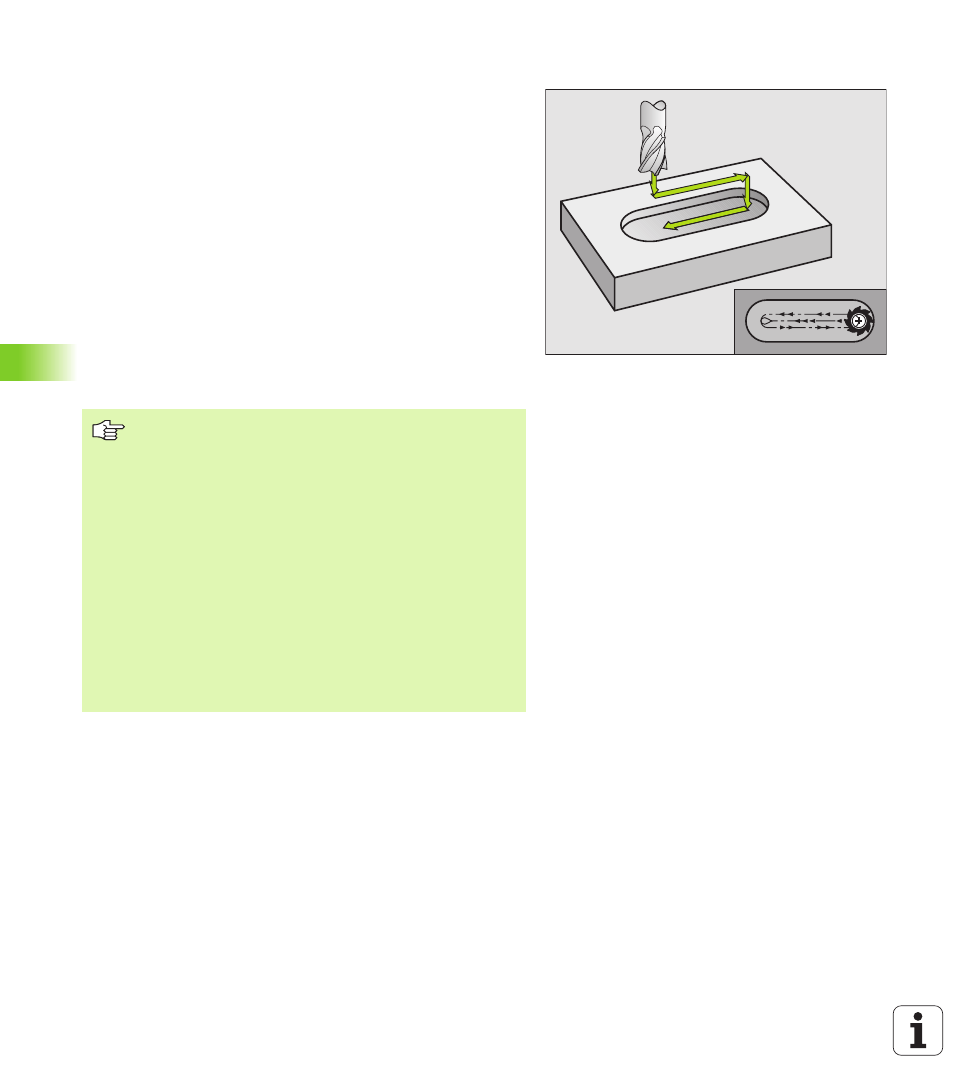

FRESATURA DI SCANALATURE (Ciclo 3)
Sgrossatura
1 Il TNC sposta l'utensile verso l'interno per il valore del sovrametallo
di finitura (pari a metà differenza tra la larghezza della scanalatura e
il diametro dell'utensile). Da questa posizione l'utensile penetra nel
pezzo e fresa in direzione longitudinale della scanalatura
2 Alla fine della scanalatura ha luogo un ACCOSTAMENTO IN
PROFONDITA', con successiva fresatura in direzione contraria.
Questi passi si ripetono fino al raggiungimento della
PROFONDITA' DI FRESATURA programmata
Finitura
3 Sul fondo il TNC porta l’utensile su una traiettoria circolare
tangenzialmente al profilo esterno, finendo il profilo con una
fresatura concorde (M3)
4 Successivamente l'utensile si porta in rapido FMAX alla DISTANZA
DI SICUREZZA. Se il numero degli accostamenti è dispari,
l'utensile ritorna alla DISTANZA DI SICUREZZA fino alla posizione
di partenza
Da osservare prima della programmazione
Utilizzare frese con tagliente frontale a taglio centrale
(DIN 844) o eseguire una preforatura nel punto di partenza.
Preposizionare nel centro della scanalatura e con
spostamento pari al raggio utensile nel caso di correzione
raggio R0.
Il diametro della fresa non deve essere maggiore della
LARGHEZZA SCANALATURA e non inferiore alla metà
LARGHEZZA SCANALATURA.
Programmare l'istruzione di posizionamento del punto di
partenza nell'asse del mandrino (DISTANZA DI
SICUREZZA sopra la superficie del pezzo).
Il segno del parametro di ciclo "Profondità" determina la
direzione della lavorazione. Se si programma Profondità =
0 il TNC non esegue il ciclo.
