332 8 Programmazione: Cicli
8.8 Cicli per la CONVER
SIONE DI COORDINA
TE

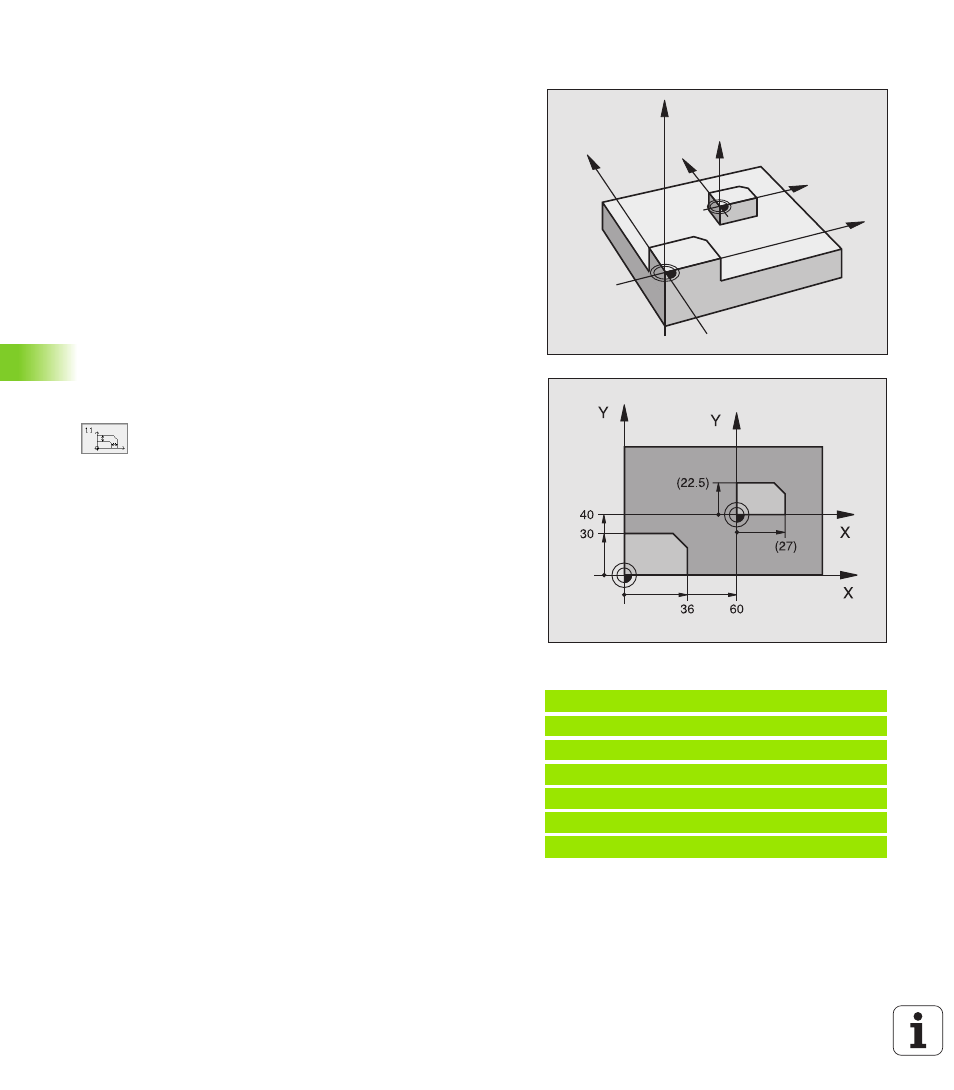

FATTORE DI SCALA (Ciclo 11)
Nell'ambito di un programma il TNC può ingrandire o ridurre i profili. In
questo modo è possibile tenere conto, p. es., di fattori di
restringimento o di sovrametallo.
Attivazione
Il FATTORE DI SCALA è attivo dalla sua definizione nel programma.
Esso è attivo anche nel modo operativo INTRODUZIONE MANUALE
DATI. Il TNC visualizza il fattore di scala attivo nell'indicazione di stato
supplementare.
Il fattore di scala è attivo
n nel piano di lavoro o contemporaneamente per tutti e tre gli assi di
coordinate (in funzione del parametro macchina 7410)
n per tutte le quote nei cicli
n anche per gli assi paralleli U, V, W
Premesse
Prima di un ingrandimento o di una riduzione è consigliabile spostare
l'origine su uno spigolo o un angolo del profilo.
U U U U Fattore? : Faktor SCL eingeben (engl.: scaling); die
TNC multipliziert Koordinaten und Radien mit SCL
(wie in „Wirkung“ beschrieben)
Ingrandimento:SCL maggiore di 1 fino a 99,999 999
Riduzione:SCL minore di 1 fino a 0,000 001
Annullamento
Riprogrammare il ciclo FATTORE DI SCALA con fattore di scala 1.
Esempio: Blocchi NC
11 CALL LBL1
12 CYCL DEF 7.0 PUNTO ZERO
13 CYCL DEF 7.1 X+60
14 CYCL DEF 7.2 Y+40
15 CYCL DEF 11.0 FATTORE DI SCALA
16 CYCL DEF 11.1 SCL 0.75
17 CALL LBL1
Z
Z
X
X
Y
Y
