162 6 Programmazione: Programmazione profili
6.6 T
raiet
tor
ie - Pr
ogr
ammazione liber
a dei pr
ofili FK

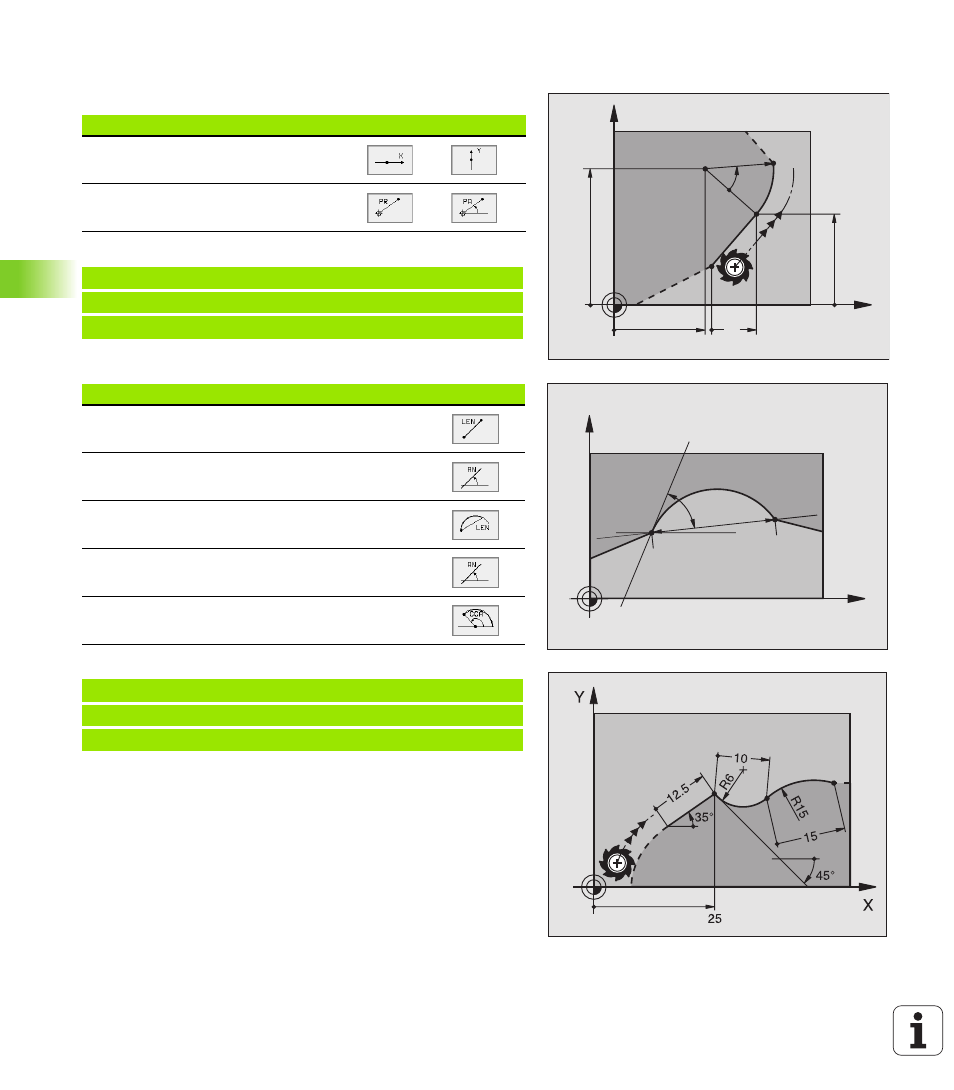

Possibilità di inserimento
Coordinate dei punti finali
Esempi di blocchi NC
Direzione e lunghezza di elementi del profilo
Esempi di blocchi NC
Dati noti Softkey
Coordinate cartesiane X e Y
Coordinate polari riferite a FPOL
7 FPOL X+20 Y+30
8 FL IX+10 Y+20 RR F100
9 FCT PR+15 IPA+30 DR+ R15
Dati noti Softkey
Lunghezza della retta
Angolo di salita della retta
Lunghezza LEN della corda dell'arco di cerchio
Angolo di salita AN della tangente di avvicinamento
Angolo tra l'asse di guida e il punto finale del cerchio
27 FLT X+25 LEN 12,5 AN+35 RL F200
28 FC DR+ R6 LEN 10 A-45
29 FCT DR- R15 LEN 15
X
Y
20
30
10
20
R15
30°
X
Y
LEN
AN
