Impiego di altri utensili: valori delta, 4 cor rezione tr idimensionale dell'ut e nsile – HEIDENHAIN TNC 426 (280 476) Manuale d'uso
Pagina 142
116
5 Programmazione: Utensili
5.4 Cor
rezione tr
idimensionale dell'ut
e
nsile

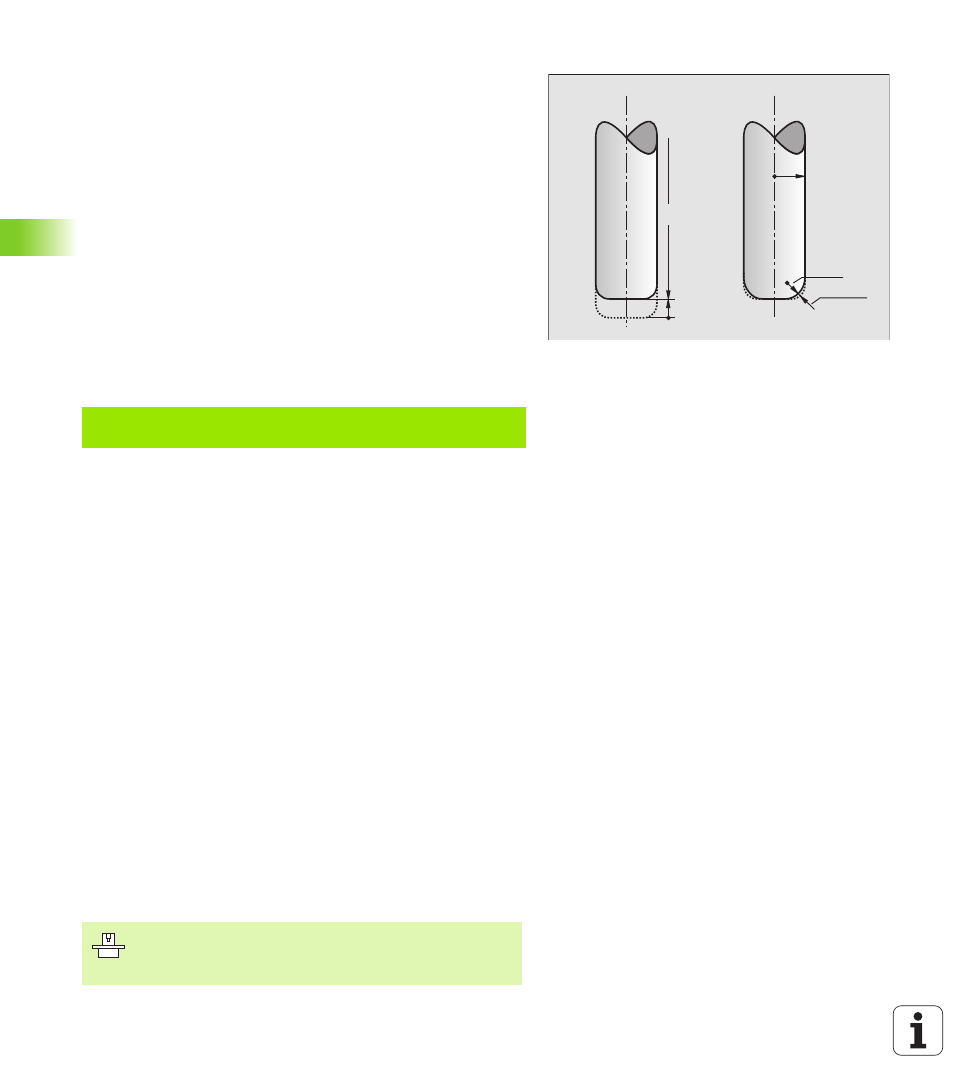

Impiego di altri utensili: valori delta
Impiegando utensili di dimensioni diverse dagli utensili originariamente
previsti, occorre inserire la differenza di lunghezza e del raggio quali
valori delta nella Tabella utensili o nella chiamata utensile TOOL CALL:
n
Valore delta positivo DL, DR, DR2: L’utensile è più grande
dell’utensile originale (sovradimensione)
n
Valore delta negativo DL, DR, DR2: L’utensile è più piccolo
dell’utensile originale (sottodimensione)
Il TNC corregge quindi la posizione utensile della somma del delta dalla
Tabella utensili e dalla chiamata utensile.
Correzione tridimensionale senza orientamento
utensile
Il TNC sposta l'utensile in direzione della normale alla superficie per la
somma dei delta (Tabella utensile e TOOL CALL).
Esempio: Formato blocco con vettori normali
L'avanzamento F e la funzione ausiliaria M possono essere inseriti e
modificati nel modo operativo MEMORIZZAZIONE/EDITING
PROGRAMMA.
Le coordinate del punto finale della retta e i componenti del vettore
normale vengono calcolati dal sistema CAD.
Face Milling: Correzione tridimensionale con e
senza orientamento utensile
Il TNC sposta l'utensile in direzione della normale alla superficie per la
somma dei delta (Tabella utensile e TOOL CALL).
Con M128 attivo (vedere "Mantenimento della posizione della punta
dell'utensile nel posizionamento di assi orientabili (TCPM*): M128",
pag. 194 ), il TNC ferma l'utensile in verticale rispetto al profilo del
pezzo, se nel blocco LN non è definito alcun orientamento utensile.
Se nel blocco LN è definito un orientamento utensile, allora il TNC
posiziona gli assi di rotazione della macchina in automatico in modo
tale che l'utensile raggiunga l'orientamento previsto.
DL>0
L
R
DR2>0
R2
1 LN X+31.737 Y+21,954 Z+33,165
NX+0,2637581 NY+0,0078922 NZ-0,8764339 F1000 M3
LN
:
Retta con correzione 3D
X, Y, Z
:
Coordinate corrette del punto finale della retta
NX, NY, NZ
:
Componenti del vettore normale
F
:
Avanzamento
M
:
Funzione ausiliaria
Il TNC non può posizionare gli assi di rotazione in
automatico su tutte le macchine. Consultare il Manuale
della macchina.
