114 5 Programmazione: Utensili
5.4 Cor
rezione tr
idimensionale dell'ut
e
nsile
5.4 Correzione tridimensionale
dell'utensile
Introduzione
Il TNC è in grado di eseguire una correzione tridimensionale
dell'utensile (correzione 3D) per blocchi di rette. Oltre alle coordinate
X,Y e Z del punto finale della retta, questi blocchi devono anche

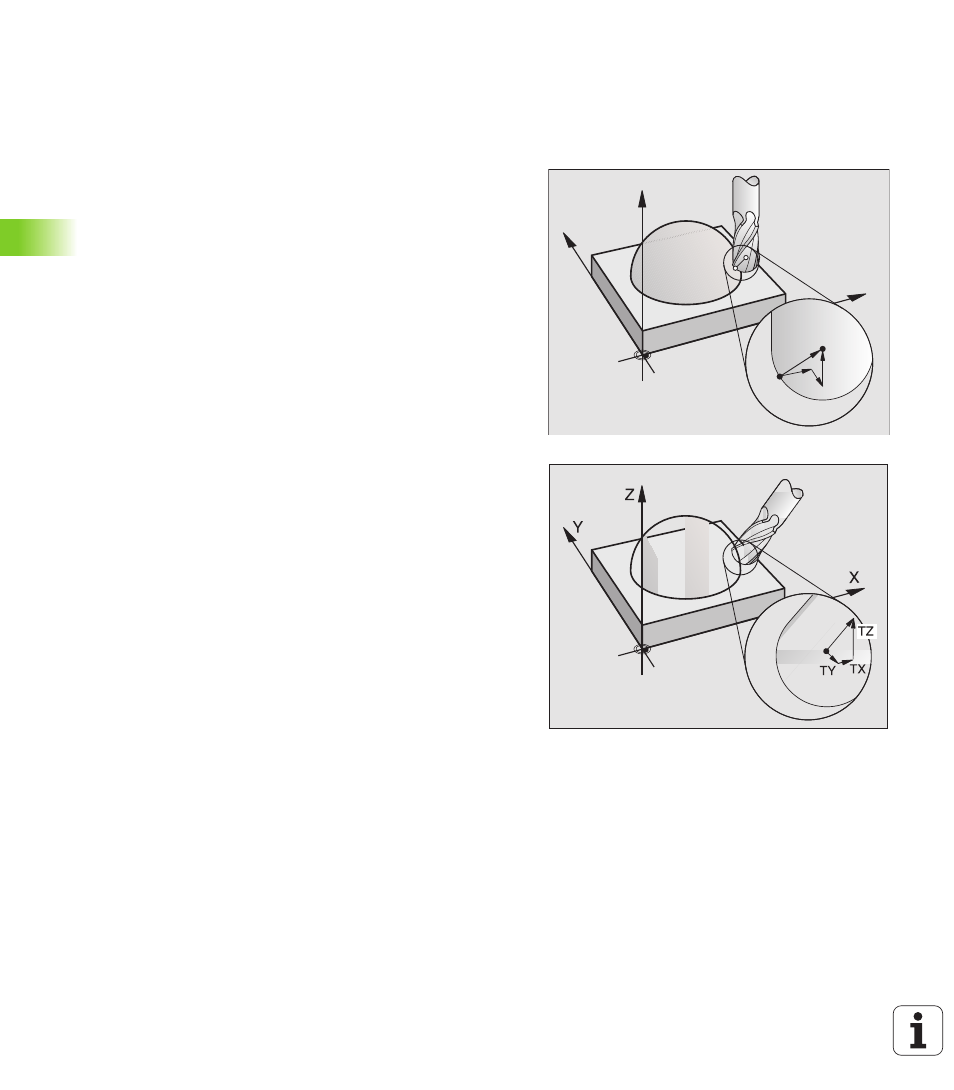

contenere le componenti NX, NY e NZ dei vettori normali (vedere
figura a destra in alto e spiegazioni più avanti su questa stessa pagina).
Qualora si voglia anche eseguire un orientamento utensile oppure una
correzione tridimensionale del raggio, questi record devono ancora
ricevere un vettore normale con le componenti TX, TY e TZ, che
stabilisce l'orientamento utensile (vedere la figura centrale a destra)
Il punto finale della retta, le componenti dei vettori normali e le
componenti per l'orientamento utensile devono essere calcolati
mediante un sistema CAD.
Possibilità di impiego
n
Utilizzo di utensili con dimensioni che non corrispondono a quelle
calcolate dal sistema CAD (correzione tridimensionale senza
definizione dell'orientamento utensile)
n
Face Milling: correzione della geometria di fresatura nella direzione
dei vettori normali (correzione tridimensionale senza e con
definizione dell'orientamento utensile). La lavorazione avviene
principalmente con la parte frontale dell'utensile
n Peripheral Milling: correzione del raggio di fresatura in direzione
normale rispetto alla direzione di movimento e normale rispetto alla
direzione dell'utensile (correzione tridimensionale del raggio con
definizione dell'orientamento utensile). La lavorazione avviene
principalmente con la superficie laterale dell'utensile
Z
Y
X
P
T
NZ P
NX
NY
