HEIDENHAIN TNC 426, TNC 430 111
5.3 Cor
rezione dell'ut
e
nsile

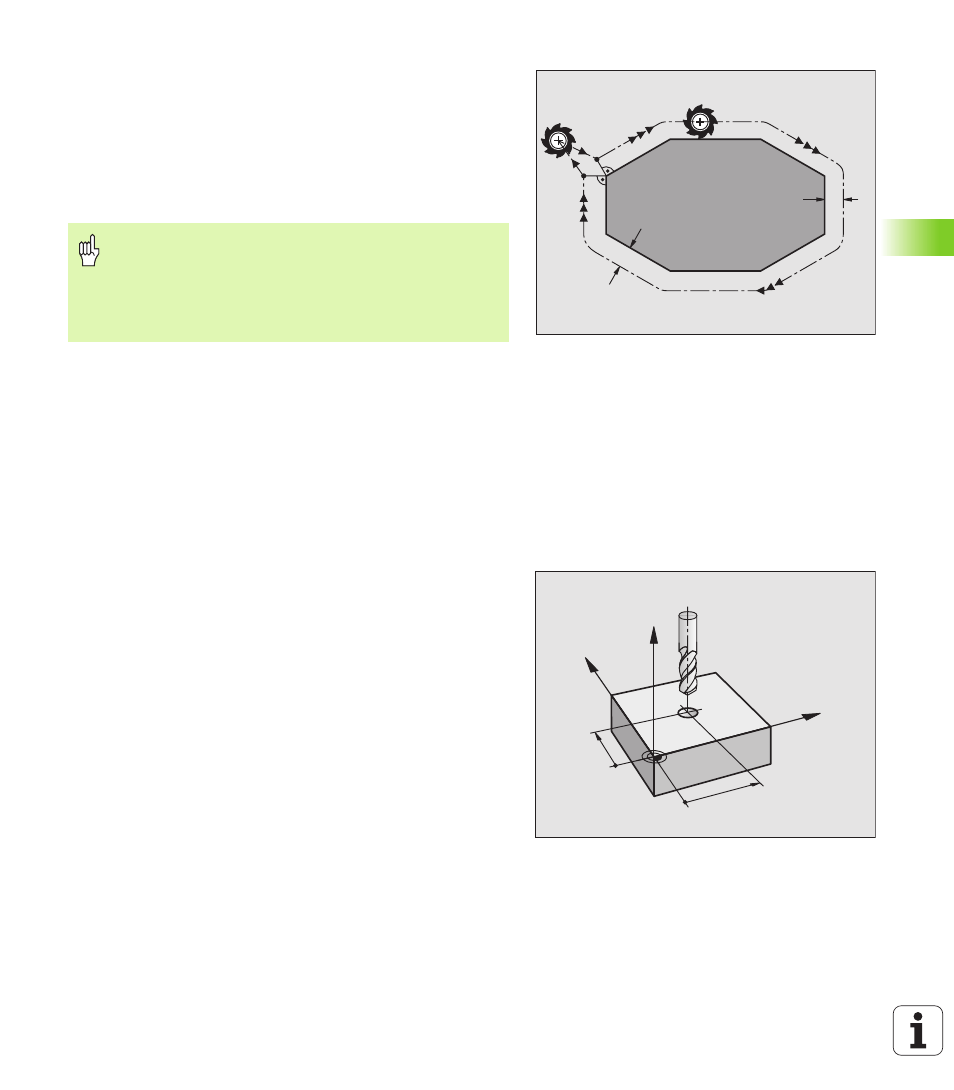

Correzione del raggio dell'utensile
Il blocco di programma per la traiettoria utensile contiene:
n RL o RR per la correzione del raggio
n
R+ o R-, per la correzione del raggio nelle traiettorie parassiali
n
R0 , quando non è richiesta alcuna correzione del raggio
La correzione del raggio si attiva quando un utensile viene chiamato e
spostato nel piano di lavoro con RL o RR.
Nella correzione di un raggio il TNC tiene conto dei valori delta sia del
blocco TOOL CALL che della Tabella utensili.
Valore di correzione = R + DR
TOOL CALL
+ DR
TAB
dove
Traiettorie senza correzione del raggio: R0
L'utensile si sposta nel piano di lavoro con il proprio centro sulla
traiettoria programmata, cioè sulle coordinate programmate.
Impiego: foratura, preposizionamenti.
Il TNC annulla la correzione del raggio se:
n
si programma un blocco di posizionamento con R0
n
si abbandona il profilo con la funzione DEP
n si programma un PGM CALL
n si seleziona un nuovo programma con PGM MGT
R : Raggio utensile R dal blocco TOOL DEF o dalla
Tabella utensili
DR
TOOL CALL
: Sovradimensione del raggio DR dal blocco TOOL
CALL
(non viene calcolata nell'indicazione di
posizione)
DR
TAB:
Sovradimensione per il raggio DR dalla Tabella
utensili
R
R
R0
RL
Y
X
Z
X
Y
