HEIDENHAIN TNC 426, TNC 430
343
8.9 Cicli speciali

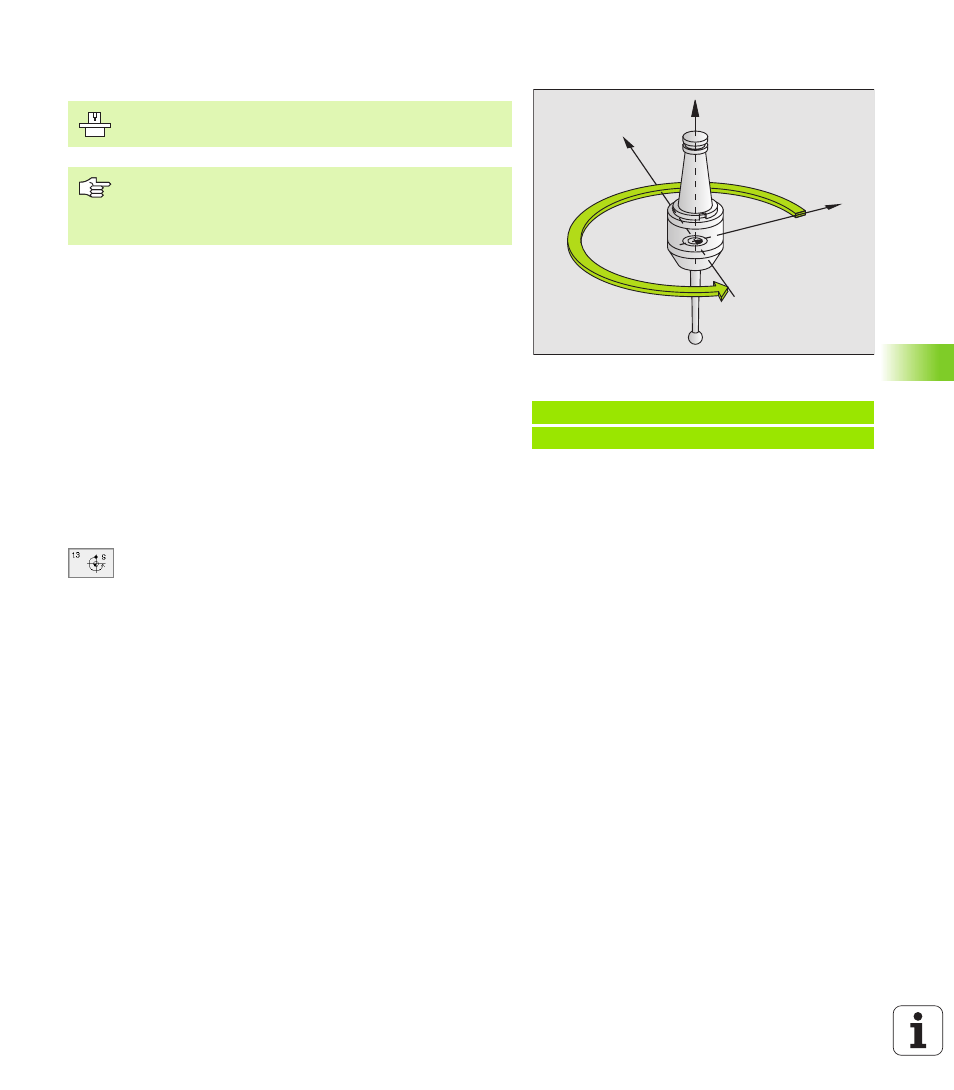

ORIENTAMENTO DEL MANDRINO (Ciclo 13)
Il TNC può comandare il mandrino principale di una macchina utensile
e ruotarlo in una posizione definita da un angolo.
L'orientamento del mandrino è necessario p.es.
n
per i sistemi di cambio utensile che richiedono una determinata
posizione per il cambio dell'utensile
n
per l'allineamento della finestra di trasmissione e di ricezione del
sistema di tastatura 3D con trasmissione a raggi infrarossi
Attivazione
Il posizionamento sulla posizione angolare definita nel ciclo viene
attivato dal TNC mediante la programmazione della funzione M19 o
M20 (a seconda del modello di macchina)
Programmando M19 o M20 senza previa definizione del ciclo 13, il
TNC posiziona il mandrino su un valore angolare definito nell’apposito
parametro macchina (vedere Manuale della macchina).
U
U
U
U
ANGOLO DI ORIENTAMENTO
: inserire l'angolo riferito
all'asse di riferimento dell'angolo del piano di lavoro
Campo di immissione: da 0 a 360°
Risoluzione di inserimento: 0,1°
Esempio: Blocchi NC
93 CYCL DEF 13.0 ORIENTAMENTO
94 CYCL DEF 13.1 ANGOLO 180
X
Y
Z
La macchina e il TNC devono essere predisposti dal
Costruttore.
Nei cicli di lavorazione 202, 204 e 209 il ciclo 13 viene
impiegato internamente. Nel programma NC, tenere
presente che dopo uno dei suddetti cicli di lavorazione sarà
event. necessario riprogrammare il ciclo 13.
