HEIDENHAIN TNC 426, TNC 430 281
8.5 Cicli per la definizione di sag
o
me di punti

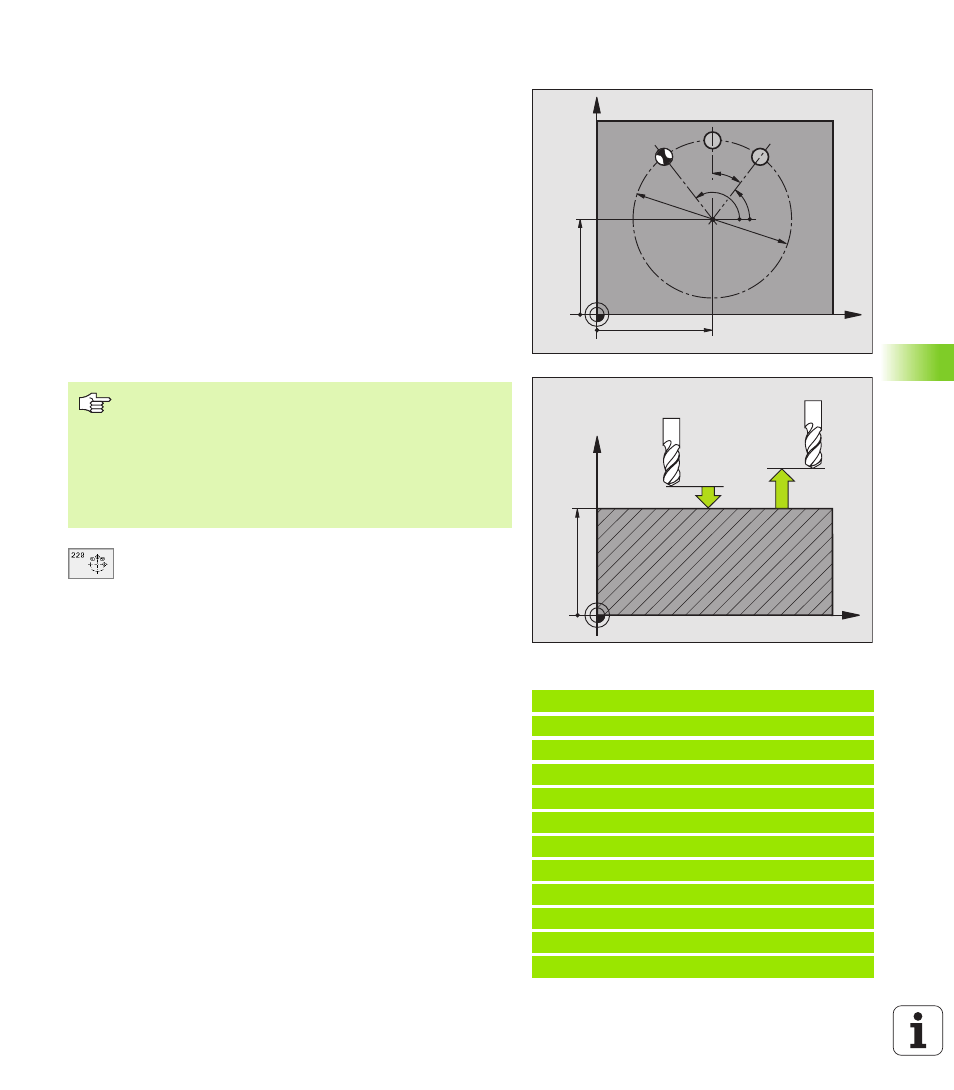

SAGOMA DI PUNTI SU CERCHI (Ciclo 220)
1 Il TNC porta in rapido l'utensile dalla posizione attuale sul punto di
partenza della prima lavorazione.
Sequenza:
n 2. DISTANZA DI SICUREZZA (assi del mandrino)
n
Posizionamento sul punto di partenza del piano di lavoro
n
Posizionamento alla distanza di sicurezza sopra la superficie del
pezzo (asse mandrino)
2 Da questa posizione il TNC esegue il ciclo di lavorazione definito
per ultimo
3 Successivamente il TNC posiziona l'utensile con un movimento
lineare sul punto di partenza della lavorazione successiva; l'utensile
si trova alla DISTANZA DI SICUREZZA (oppure alla 2ª DISTANZA DI
SICUREZZA)
4 Questa procedura (da 1 a 3) si ripete fino alla conclusione di tutte
le lavorazioni
U U U U CENTRO 1º ASSE Q216 (in valore assoluto): centro del
cerchio primitivo nell'asse principale del piano di
lavoro
U U U U CENTRO 2º ASSE Q217 (in valore assoluto): centro del
cerchio primitivo nell'asse secondario del piano di
lavoro
U U U U DIAMETRO RETICOLO Q244: diametro del cerchio
primitivo
U U U U ANGOLO DI PARTENZA Q245 (in valore assoluto): angolo
tra l'asse principale del piano di lavoro e il punto di
partenza della prima lavorazione sul cerchio primitivo
U U U U ANGOLO FINALE Q246 (in valore assoluto): angolo tra
l'asse principale del piano di lavoro e il punto iniziale
dell'ultima lavorazione sul cerchio primitivo (non vale
per cerchi pieni); inserire l'angolo finale diverso
dall'angolo iniziale; se per l'angolo finale viene inserito
un valore maggiore di quello dell'angolo iniziale, la
lavorazione viene eseguita in senso antiorario,
altrimenti in senso orario
Esempio: Blocchi NC
53 CYCL DEF 220 CERCHIO FIGURE
Q216=+50 ;CENTRO 1º ASSE
Q217=+50 ;CENTRO 2º ASSE
Q244=80 ;DIAMETRO RETICOLO
Q245=+0 ;ANGOLO DI PARTENZA
Q246=+360 ;ANGOLO FINALE
Q247=+0 ;ANGOLO INCREMENTALE
Q241=8 ;NUMERO LAVORAZIONI
Q200=2 ;DISTANZA SICUREZZA
Q203=+30 ;COORD. SUPERFICIE
Q204=50 ;2° DIST. DI SICUREZZA
Q301=1 ;SPOST. ALL'ALT. DI SICUREZ.
X
Y
Q217
Q216
Q247
Q245
Q244
Q246
N = Q241
X
Z
Q200
Q203
Q204
Da osservare prima della programmazione
Il ciclo 220 è DEF attivo, quindi chiama automaticamente
l'ultimo ciclo di lavorazione definito
Se uno dei cicli di lavorazione da 200 a 208, da 212 a 215,
da 262 a 265 e 267 viene combinato con il ciclo 220, sono
valide la DISTANZA DI SICUREZZA, la superficie del pezzo
e la 2ª DISTANZA DI SICUREZZA del ciclo 220.
