8 Programmazione: Cicli
8.3 Cicli di f
o
ra
tu
ra
, masc
hiat
ur
a e fr
esat
ur
a di filet
tat
ur
e
U
U
U
U
DISTANZA DI SICUREZZA
Q200 (incrementale): Abstand
Werkzeugspitze – Werkstück-Oberfläche
U
U
U
U
PROFONDITA'
Q201 (in valore incrementale): distanza
tra la superficie del pezzo e il fondo del foro (vertice
del cono di foratura)
U
U
U
U
AVANZAMENTO IN PROFONDITA'
Q206: velocità di
avanzamento dell'utensile durante la foratura in mm/
min
U
U
U
U
PROFONDITA' DI ACCOSTAMENTO
Q202 (in valore
incrementale): quota dei singoli accostamenti
dell'utensile. La PROFONDITA' non deve essere un
multiplo della PROFONDITA' DI ACCOSTAMENTO. Il
TNC si porta in un unico passo fino alla PROFONDITA'
quando:
n
PROFONDITA' DI ACCOSTAMENTO e
PROFONDITA' sono uguali
n
la PROFONDITA' DI ACCOSTAMENTO è maggiore
della PROFONDITA'
U
U
U
U
COORD. SUPERFICIE PEZZO
Q203 (in valore assoluto):
coordinata della superficie del pezzo
U
U
U
U
2ª DISTANZA DI SICUREZZA
Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo (il
dispositivo di serraggio)
U
U
U
U
VALORE DA TOGLIERE
Q212 (in valore incrementale):
valore di cui il TNC riduce la PROFONDITA' DI
ACCOSTAMENTO Q202
U
U
U
U
PROFONDITA' DI ACCOSTAMENTO MINIMA
Q205 (in valore
incrementale): se è stato programmato un valore da
togliere, il TNC limita l'AVANZAMENTO al valore
impostato nel Q205
U
U
U
U
DISTANZA DI PREARRESTO SOPRA
Q258 (in valore
incrementale): distanza di sicurezza per il
posizionamento in rapido, quando il TNC, dopo un
ritorno dal foro, riporta l'utensile alla profondità di
accostamento corrente; valore per il primo
accostamento
U
U
U
U
DISTANZA DI PREARRESTOSOTTO
Q259 (in valore
incrementale): distanza di sicurezza per il
posizionamento in rapido, quando il TNC, dopo un
ritorno dal foro, riporta l'utensile alla profondità di
accostamento corrente; valore per il primo
accostamento

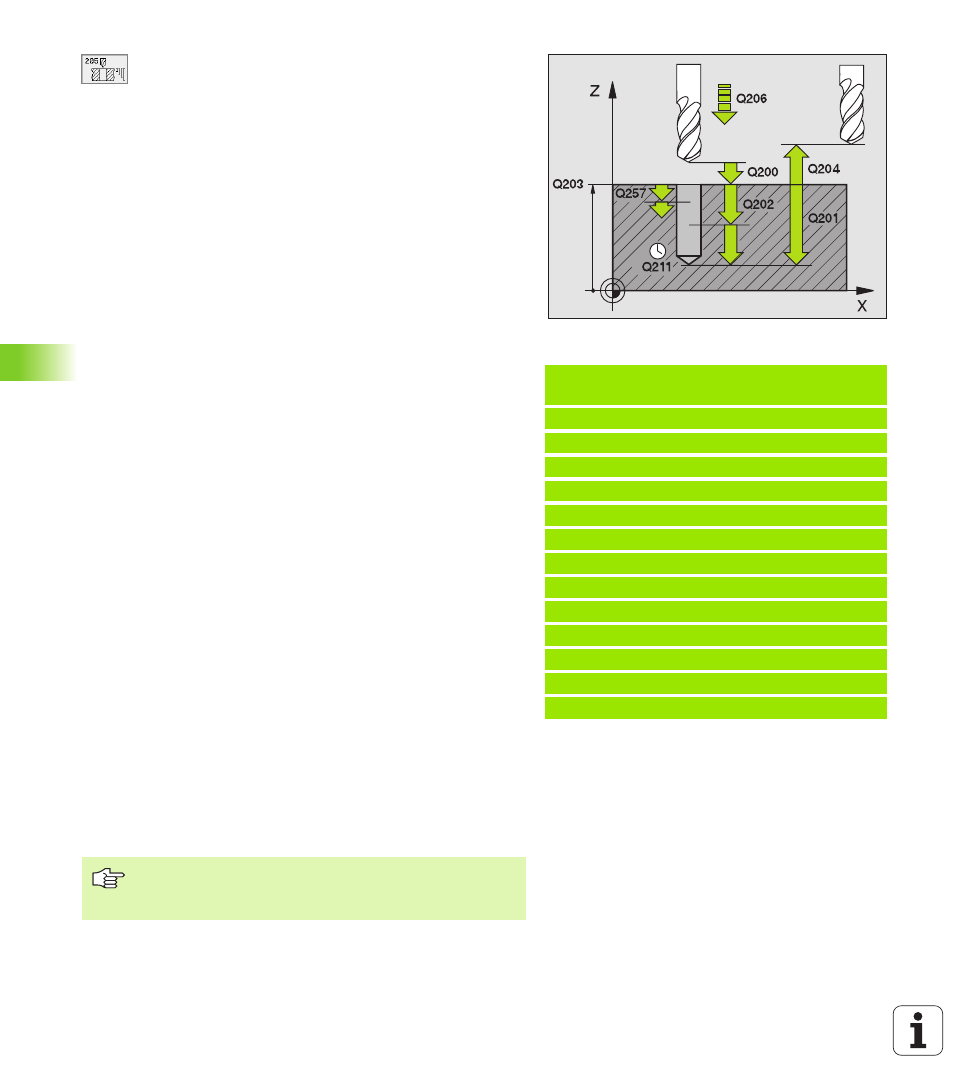

Esempio: Blocchi NC
11 CICLO DEF 205 FORATURA PROFONDA
UNIVERSALE
Q200=2 ;DISTANZA SICUREZZA
Q201=-80 ;PROFONDITA'
Q206=150 ;AVANZAMENTO PROF.
Q202=15 ;PROF. ACCOSTAMENTO
Q203=+100 ;COORD. SUPERFICIE
Q204=50 ;2° DIST. DI SICUREZZA
Q212=0.5 ;VALORE DA TOGLIERE
Q205=3 ,PROF. MIN. ACCOSTAMENTO
Q258=0.5 ;PREARRESTO SUPERIORE
Q259=1 ;PREARRESTO INFERIORE
Q257=5 ;PROF. ROTTURA TRUCIOLO
Q256=0.2 ;INV. CON ROTTURA TRUCIOLO
Q211=0.25 ;TEMPO ATTESA SOTTO
Se si immettono Q258 diverso da Q259, il TNC modifica il
prearresto tra il primo e l'ultimo accostamento in modo
uniforme.
