HEIDENHAIN TNC 426, TNC 430 293
8.6 Cicli SL

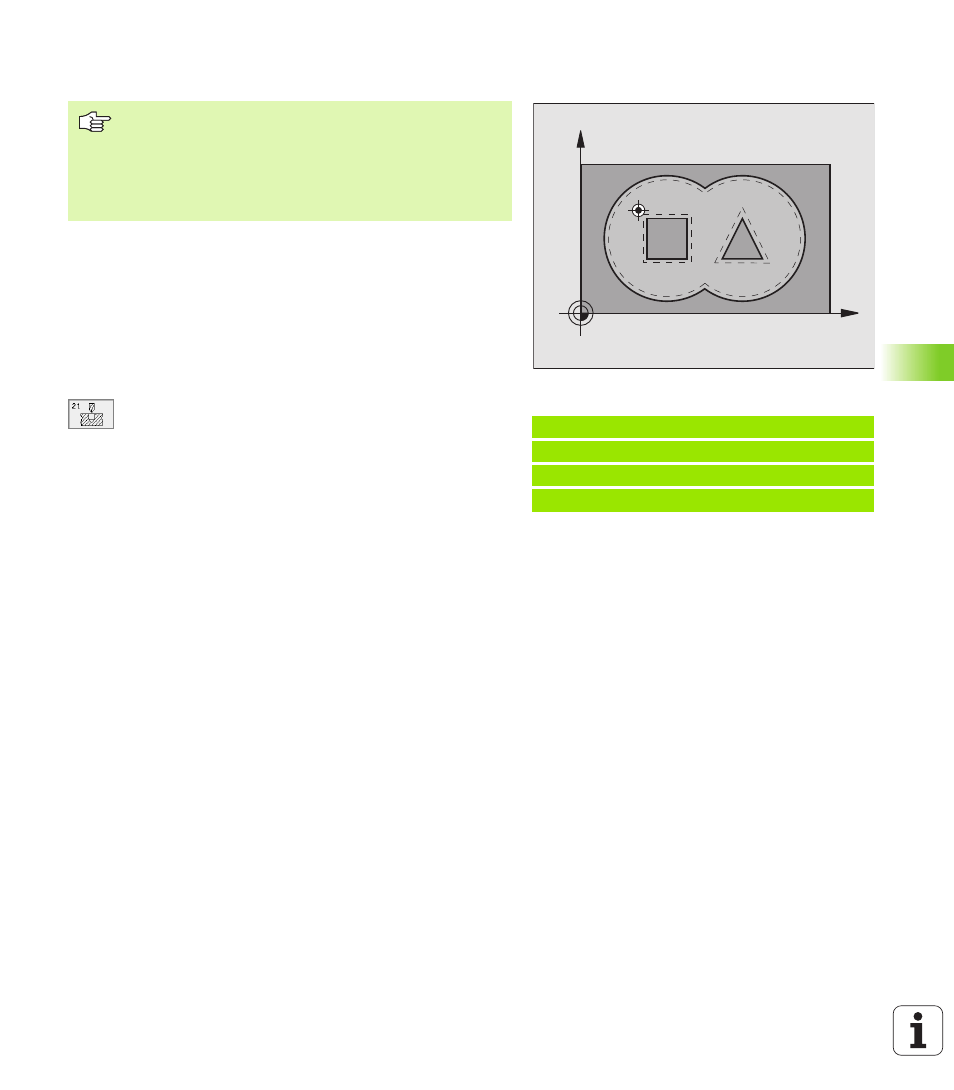

PREFORATURA (Ciclo 21)
Svolgimento del ciclo
Come il ciclo 1 Foratura profonda, vedere "Cicli di foratura, maschiatura
e fresatura di filettature", pag. 210.
Impiego
Nella scelta dei punti di penetrazione il ciclo 21 PREFORATURA tiene
conto della QUOTA LATERALE e della QUOTA FONDO, nonché del
raggio dell'utensile di svuotamento. I punti di penetrazione sono
contemporaneamente i punti di partenza per lo svuotamento.
U U U U PROFONDITA' DI ACCOSTAMENTO Q10 (in valore
incrementale): quota di cui l'utensile viene accostato
di volta in volta (segno con direzione di lavoro
negativa "-")
U U U U AVANZAMENTO IN PROFONDITA' Q11: avanzamento di
foratura in mm/min
U U U U NUMERO UTENSILE SVUOTAMENTO Q13: numero
dell'utensile di svuotamento
Esempio: Blocchi NC
58 CYCL DEF 21.0 PREFORATURA
Q10=+5 ;PROF. ACCOSTAMENTO
Q11=100 ;AVANZ. ASSE DI PROFONDITA'
Q13=1 ;UTENSILE PER SVUOTAMENTO
X
Y
Per il calcolo dei punti di penetrazione il TNC non tiene
conto del valore delta DR eventualmente programmato nel
blocco TOOL CALL.
Nei punti stretti il TNC potrebbe non essere in grado di
effettuare la foratura preliminare con un utensile più
grande dell'utensile di sgrossatura.
