HEIDENHAIN TNC 426, TNC 430 171
6.6 T
raiet
tor
ie - Pr
ogr
ammazione liber
a dei pr
ofili FK

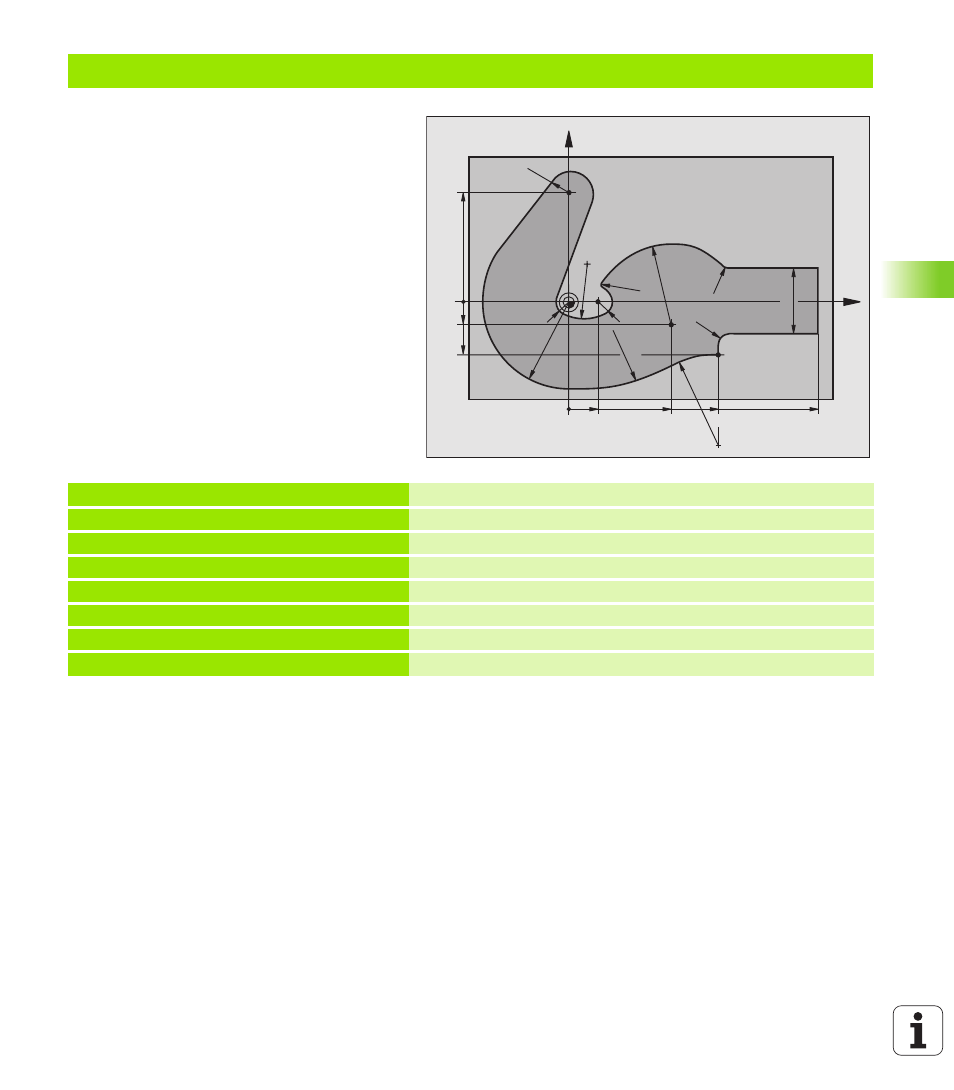

Esempio: Programmazione FK 3
0 BEGIN PGM FK3 MM
1 BLK FORM 0.1 Z X-45 Y-45 Z-20 Definizione pezzo grezzo
2 BLK FORM 0.2 X+120 Y+70 Z+0
3 TOOL DEF 1 L+0 R+3 Definizione utensile
4 TOOL CALL 1 Z S4500 Chiamata utensile
5 L Z+250 R0 F MAX Disimpegno utensile
6 L X-70 Y+0 R0 F MAX Preposizionamento dell'utensile
7 L Z-5 R0 F1000 M3 Posizionamento alla profondità di lavorazione
X
Y
110 12
50
-10
44 65
R10
-25
30
R40
R6
R6
R24
R1,5
R36
R5
R5
R65
R50
