HEIDENHAIN TNC 426, TNC 430 357
9.6 Esempi di pr
ogr
ammazione

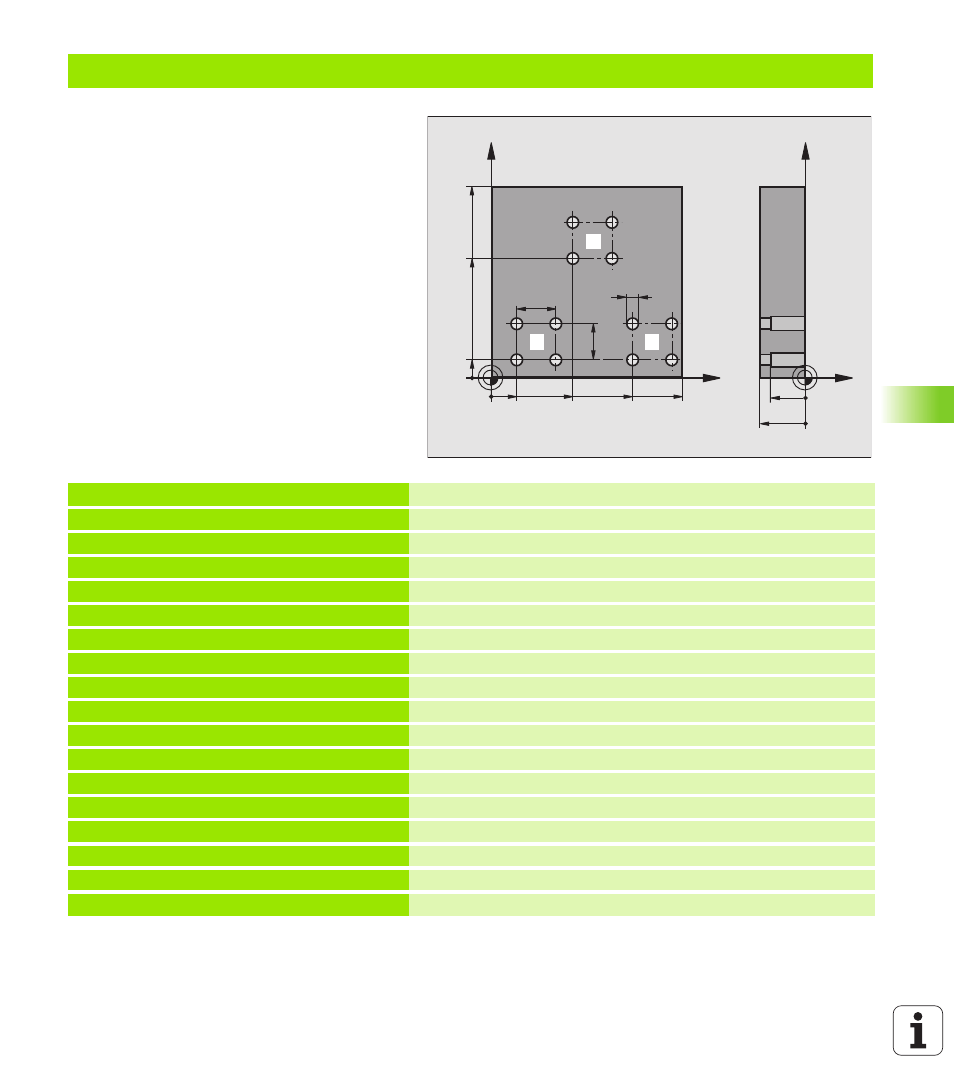

Esempio: Lavorazione di gruppi di fori con più utensili
Esecuzione del programma
n Programmazione dei cicli di lavorazione nel
programma principale
n Richiamo della sagoma di foratura completa
(sottoprogramma 1)
n Posizionamento sui gruppi di fori nel
sottoprogramma 1, richiamo gruppo di fori
(sottoprogramma 2)
n Una sola programmazione del gruppo di fori nel
sottoprogramma 2
0 BEGIN PGM UP2 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+4 Definizione utensile, punta per centrare
4 TOOL DEF 2 L+0 R+3 Definizione dell'utensile, punta
5 TOOL DEF 3 L+0 R+3,5 Definizione utensile, alesatore
6 TOOL CALL 1 Z S5000 Chiamata utensile, punta per centrare
7 L Z+250 R0 F MAX Disimpegno utensile
8 CYCL DEF 200 FORATURA Definizione del ciclo "Foratura di centratura"
Q200=2 ; DISTANZA SICUREZZA
Q201=-3 ; PROFONDITA'
Q206=250 ; AVANZ. INCREMENTO
Q202=3 ; PROF. ACCOSTAMENTO
Q210=0 ; TEMPO ATTESA SOPRA
Q203=+0 ; COORD. SUPERFICIE
Q204=10 ; 2ª DIST. SICUREZZA
Q211=0.25 ; TEMPO ATTESA SOTTO
9 CALL LBL 1 Chiamata sottoprogramma 1 per sagoma di foratura completa
X
Y
15
60
100
100
75
10
45
20
20
5
Z
Y
-20
-15
1 2
1 1 3 1
