290 8 Programmazione: Cicli
8.6 Cicli SL
I punti di intersezione S1 e S2 vengono calcolati dal TNC, non occorre
programmarli.
Le tasche vengono programmate quali cerchi pieni.
Sottoprogramma 1: Tasca A
Sottoprogramma 2: Tasca B

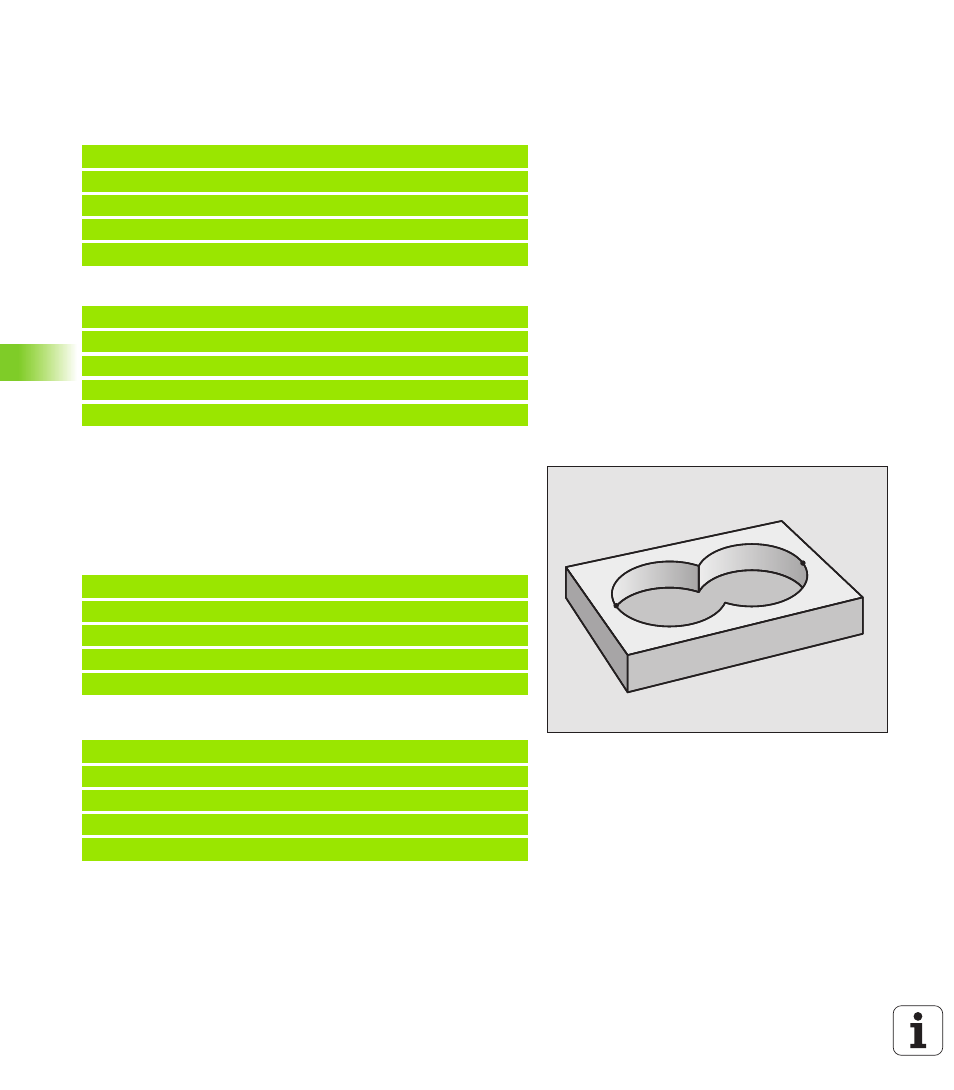

"Somma" delle superfici
E' richiesta la lavorazione di entrambe le superfici parziali A e B,
compresa la comune superficie di sovrapposizione:
n
Le superfici A e B devono essere tasche.
n La prima tasca (nel ciclo 14) deve iniziare al di fuori della seconda.
Superficie A:
Superficie B:
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
A
B
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
