HEIDENHAIN TNC 426, TNC 430 143
6.4 T
raiet
to
ri
e - Coor
dinat
e car
tesiane

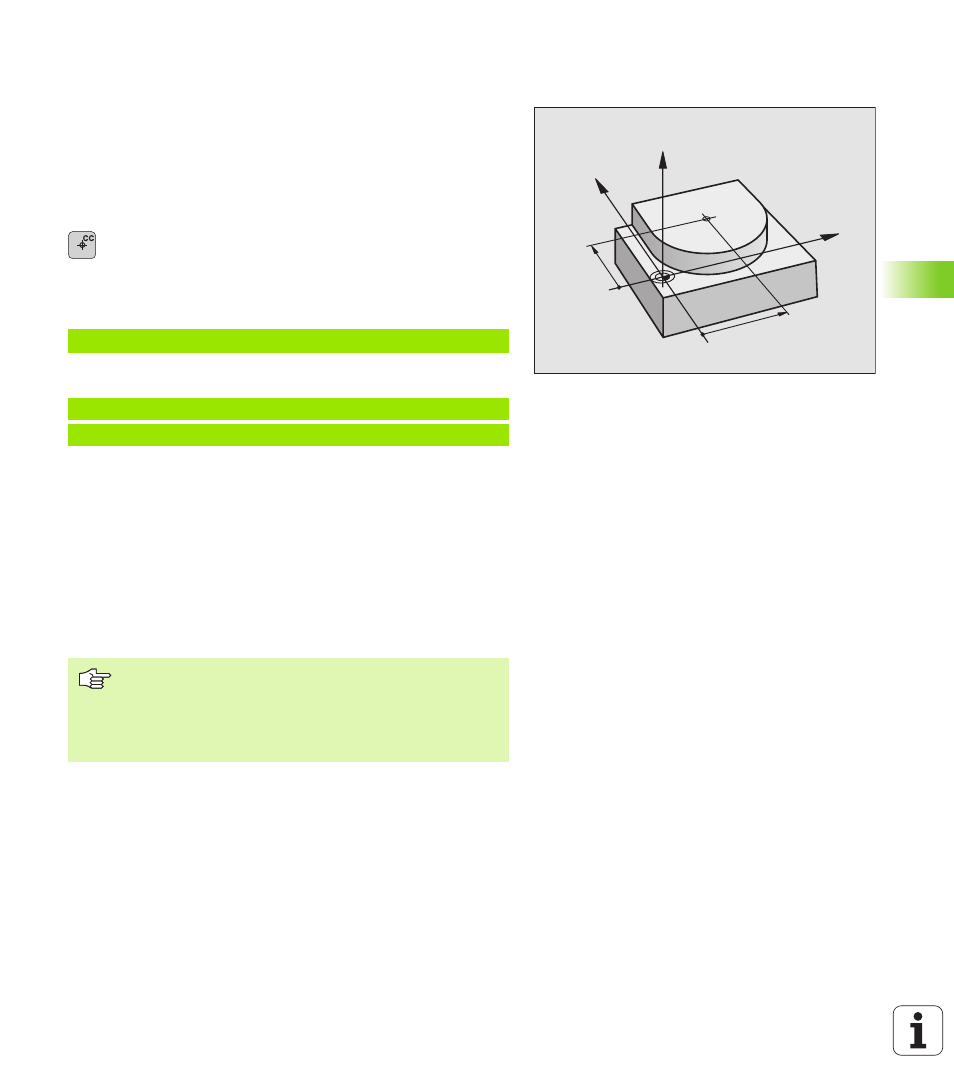

Centro del cerchio CC
Per le traiettorie circolari che vengono programmate con il tasto C
(Traiettorie circolari C) occorre definire il centro del cerchio. A tale
scopo
n introdurre le coordinate cartesiane del centro del cerchio, o
n confermare l'ultima posizione programmata, oppure
n
confermare le coordinate con il tasto „CONFERMA DELLA
POSIZIONE REALE“.
U U U U Coordinate CC: Inserire le coordinate per il centro del
cerchio oppure
per confermare l'ultima posizione programmata: non
inserire alcuna coordinata
Esempi di blocchi NC
oppure
Le righe di programma 10 e 11 non si riferiscono alla figura di fianco
Validità della definizione del centro del cerchio
La definizione di un centro del cerchio vale fino a nuova definizione di
un altro centro di cerchio. Il centro di cerchio può essere inserito anche
per gli assi supplementari U, V e W.
Inserimento incrementale del centro del cerchio CC
Inserendo una coordinata incrementale per il centro del cerchio,
questa si riferisce sempre all'ultima posizione dell'utensile
programmata.
5 CC X+25 Y+25
10 L X+25 Y+25
11 CC
Con CC si identifica una posizione quale centro del
cerchio: l'utensile non si porterà quindi su questa
posizione.
Il centro del cerchio è contemporaneamente il polo per le
coordinate polari.
CC
Z
Y
X
X
CC
Y
CC
