HEIDENHAIN TNC 426, TNC 430 229
8.3 Cicli di f
o
ra
tu
ra
, masc
hiat
ur
a e fr
esat
ur
a di filet
tat
ur
e

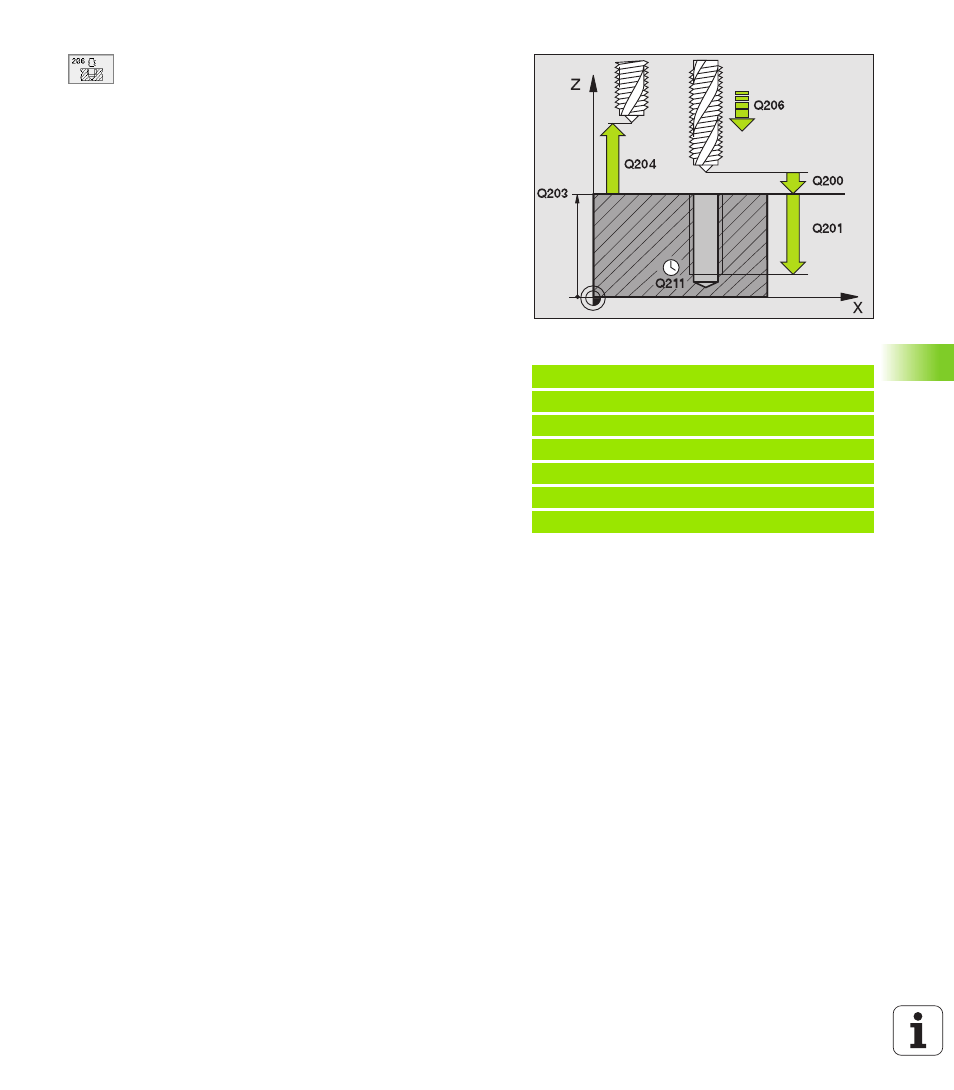

U U U U DISTANZA DI SICUREZZA Q200 (in valore incrementale):
distanza tra la punta dell'utensile (pos. di partenza) e
la superficie del pezzo: 4x passo della filettatura
U U U U PROFONDITA' Q201 (lunghezza della filettatura,
incrementale): distanza tra la superficie del pezzo e la
fine della filettatura
U U U U AVANZAMENTO F Q206: velocità di spostamento
dell'utensile durante la maschiatura
U U U U TEMPO ATTESA SOTTO Q211: inserire un valore tra 0 e
0,5 secondi, per evitare che l'utensile resti bloccato
durante il ritorno
U U U U COORD. SUPERFICIE PEZZO Q203 (in valore assoluto):
coordinata della superficie del pezzo
U U U U 2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo (il
dispositivo di serraggio)
Calcolo dell'avanzamento: F = S x p
Disimpegno in un'interruzione del programma
Premendo durante la maschiatura il tasto esterno di STOP, il TNC
visualizzerà un softkey che permette il disimpegno dell'utensile.
Esempio: Blocchi NC
25 CYCL DEF 206 MASCHIATURA NUOVO
Q200=2 ;DISTANZA SICUREZZA
Q201=-20 ;PROFONDITA'
Q206=150 ;AVANZAMENTO PROF.
Q211=0.25 ;TEMPO ATTESA SOTTO
Q203=+25 ;COORD. SUPERFICIE
Q204=50 ;2° DIST. DI SICUREZZA
F: Avanzamento in mm/min
S: Numero giri mandrino (giri/min)
p: Passo della filettatura (mm)
