HEIDENHAIN TNC 426, TNC 430 103
5.2 D
a
ti ut
ensile
Tabella utensili: dati utensile supplementari per il calcolo
automatico del n.giri e dell'avanzamento
Tabella utensili: dati utensile per sistemi di tastatura 3D digitali
(solo se in MP7411 è stato settato il bit 1=1; vedere anche il
Manuale d'esercizio "Cicli di tastatura")

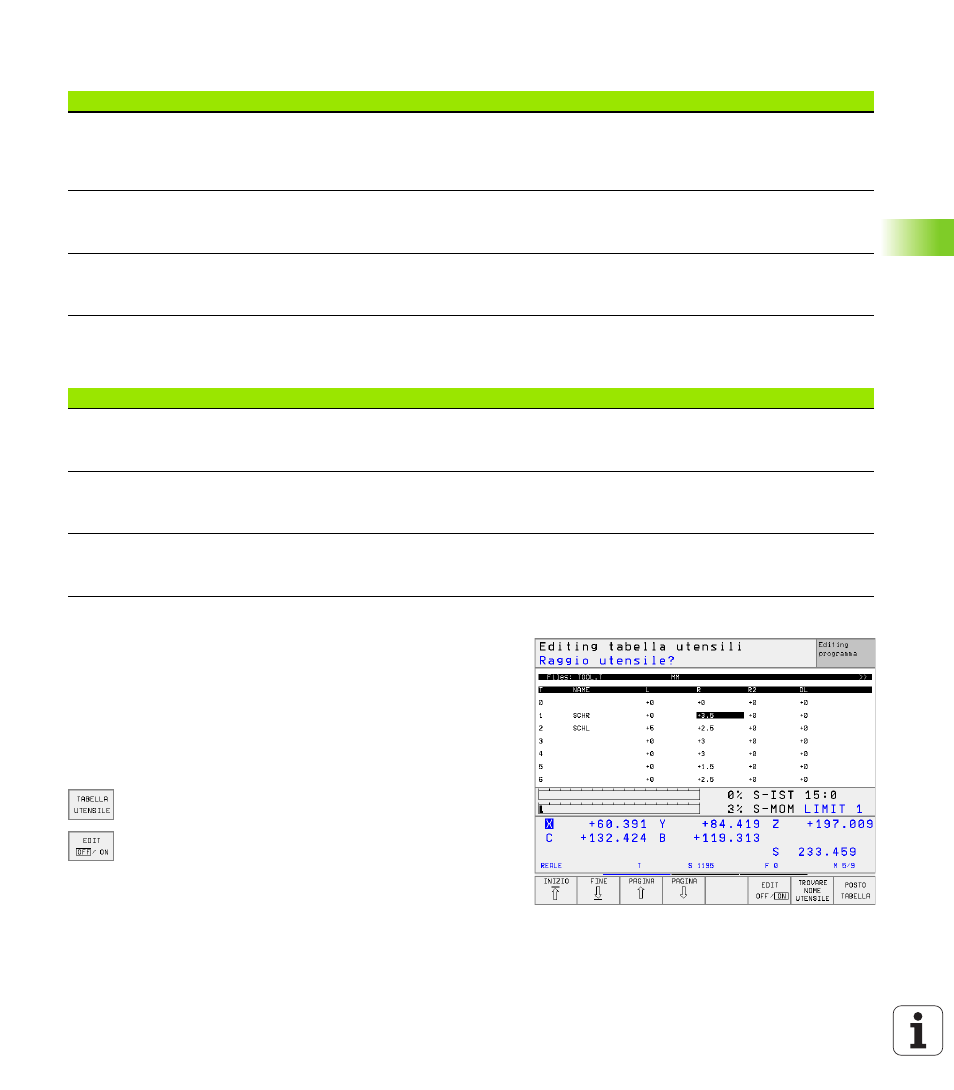

Editing delle tabelle utensili
La tabella utensili valida per l'esecuzione del programma porta il nome
TOOL.T. Questo file TOOL T deve essere memorizzato nella directory
TNC:\ e può solo essere editato in uno dei modi operativi macchina.
Alle tabelle utensili da memorizzare o da utilizzare per il test del
programma, si deve assegnare un qualsiasi altro nome di file con
l'estensione .T .
Apertura della tabella utensili TOOL .T :
U U U U Selezionare uno dei modi operativi macchina
U U U U Selezione della Tabella utensili: premere il softkey
TABELLA UTENSILI
U U U U Impostare il softkey EDIT su "ON"
Sigla Inserimento Dialogo
TIPO Tipo utensile (MILL= fresa, DRILL= trapano, TAP= maschio per
filettare): Softkey SELEZIONA TIPO (3. colonna Softkey); il TNC
visualizza una finestra nella quale si può selezionare il tipo di
utensile TIPO UTENSILE ?
TMAT Materiale tagliente: Softkey SELEZIONARE TAGLIENTE (3 livello
di softkey); il TNC visualizza una finestra nella quale si può
selezionare il materiale tagliente Materiale tagliente?
CDT Tabella dati di taglio: Softkey SELEZIONARE CDT (3 livello di
softkey); il TNC visualizza una finestra nella quale si può
selezionare la tabella dei dati di taglio NOME TABELLA DATI DI TAGLIO ?
Sigla Inserimento Dialogo
CAL-OF1 Se nel menu di calibrazione è stato indicato un numero utensile,
il TNC all'atto della calibrazione memorizza in questa colonna
l'offset di un tastatore 3D secondo l'asse principale DISALLIN. TAST. SU ASSE PRINC. ?
CAL-OF2 Se nel menu di calibrazione è stato indicato un numero utensile,
il TNC all'atto della calibrazione memorizza in questa colonna
l'offset di un tastatore 3D secondo l'asse secondario DISALLIN. TAST. SU ASSE SECONDARIO ?
CAL-ANG Se nel menu di calibrazione è stato indicato un numero utensile,
il TNC all'atto della calibrazione memorizza l'angolo mandrino
con cui è stata eseguita la calibrazione di un tastatore 3D ANGOLO MANDRINO PER CALIBRAZ. ?
