HEIDENHAIN TNC 426, TNC 430 137
6.3 A
v
vicinament
o e distacco a/da un pr
ofilo
Esempi di blocchi NC

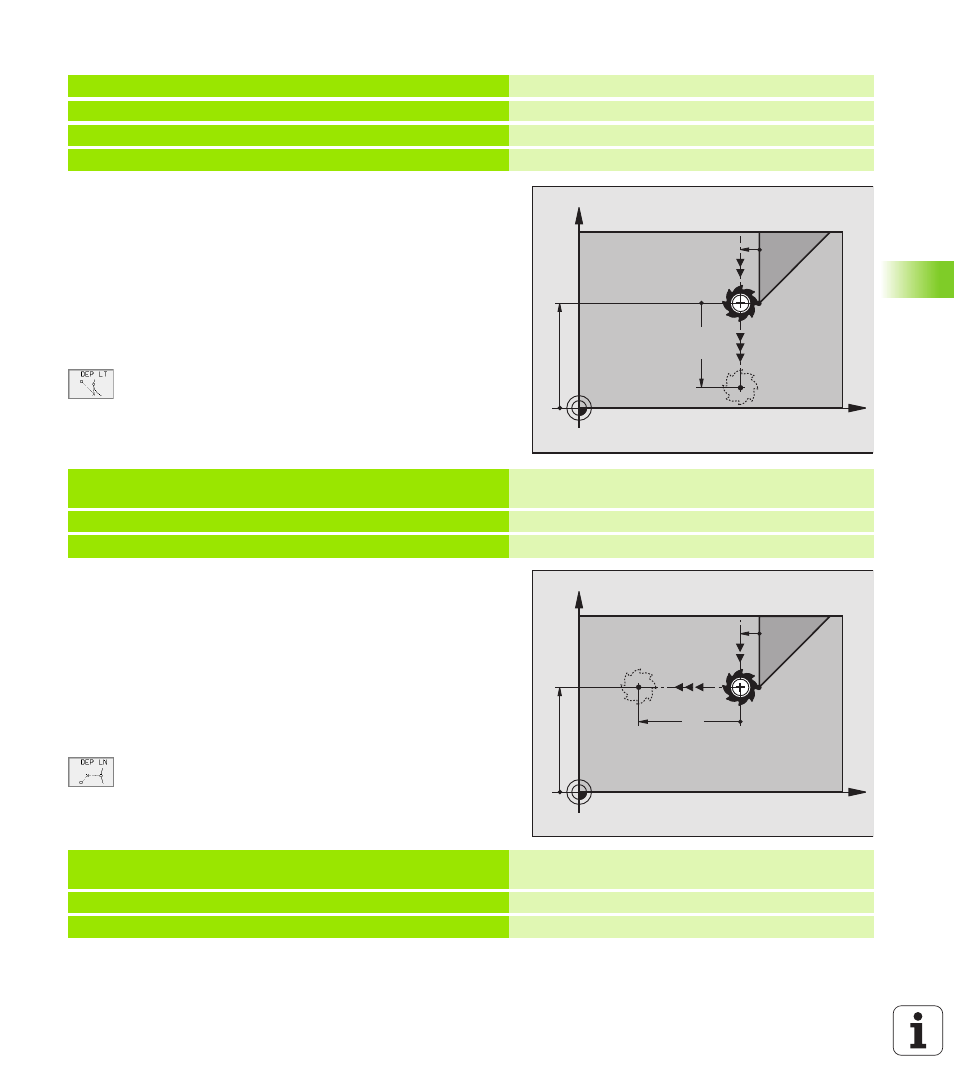

Distacco su una retta con raccordo tangenziale:
DEP LT
Il TNC sposta l'utensile su una retta dall'ultimo punto del profilo P
E
al
punto finale P
N
. La retta si trova sul prolungamento dell'ultimo
elemento del profilo. P
N
si trova alla distanza LEN da P
E
.
U U U U Programmare l'ultimo elemento del profilo con il punto finale P
E
e
correzione del raggio
U U U U Aprire il dialogo con il tasto APPR/DEP e il softkey DEP LT:
U U U U LEN: Inserire la distanza del punto finale P
N
dall'ultimo
elemento del profilo P
E
Esempi di blocchi NC
Distacco su una retta perpendicolare all'ultimo
punto del profilo: DEP LN
Il TNC sposta l'utensile su una retta dall'ultimo punto del profilo P
E
al
punto finale P
N
. La retta parte perpendicolarmente dall'ultimo punto
del profilo P
E
. P
N
si trova alla distanza LEN + raggio utensile da P
E
.
U U U U Programmare l'ultimo elemento del profilo con il punto finale P
E
e
correzione del raggio
U U U U Aprire il dialogo con il tasto APPR/DEP e il softkey DEP LN:
U U U U LEN: Inserire la distanza del punto finale P
N
.
Importante: Inserire LEN con segno positivo!
Esempi di blocchi NC
7 L X+40 Y+10 RO FMAX M3 Avvicinamento di P
S
senza corr. del raggio
8 APPR LCT X+10 Y+20 Z-10 R10 RR F100 P
A
con corr. del raggio RR, Raggio R = 10
9 L X+20 Y+35 Punto finale del primo elemento di profilo
10 L ... Successivo elemento di profilo
X
Y
10
20
P
A
RR
P
S
R0
P
H
RR
RR
40 10
R10
35
20
X
Y
20
P
E
RR
P
N
R0
RR
12.5
23 L Y+20 RR F100 Ultimo elemento del profilo: P
E
con correzione del
raggio
24 DEP LT LEN12,5 F100 Distacco di LEN = 12,5 mm
25 L Z+100 FMAX M2 Disimpegno di Z, salto di ritorno, fine del progr.
X
Y
20
P
E
RR
P
N
R0
RR
20
23 L Y+20 RR F100 Ultimo elemento del profilo: P
E
con correzione del
raggio
24 DEP LN LEN+20 F100 Distacco perpend. dal profilo con LEN = 20 mm
25 L Z+100 FMAX M2 Disimpegno di Z, salto di ritorno, fine del progr.
