154 6 Programmazione: Programmazione profili
6.5 T
raiet
to
ri
e – Coor
dinat
e
polar
i
Forma della traiettoria elicoidale
La tabella illustra la relazione tra la direzione di lavoro, il senso di
rotazione e la correzione del raggio per determinate traiettorie.
Programmazione di una traiettoria elicoidale
U U U U Coordinate polari Angolo : inserire in modo
incrementale l'angolo totale che l'utensile percorre
sulla traiettoria elicoidale. Dopo l'inserimento
dell'angolo selezionare l'asse utensile con un
tasto di selezione assi.
U U U U Coordinata per l'altezza , inserire in modo
incrementale la coordinata per l’altezza della
traiettoria elicoidale
U U U U Senso di rotazione DR
Traiettoria elicoidale in senso orario: DR–
Traiettoria elicoidale in senso antiorario: DR+
U U U U Correzione raggio RL/RR/R0
Inserire la correzione del raggio come specificato
nella tabella

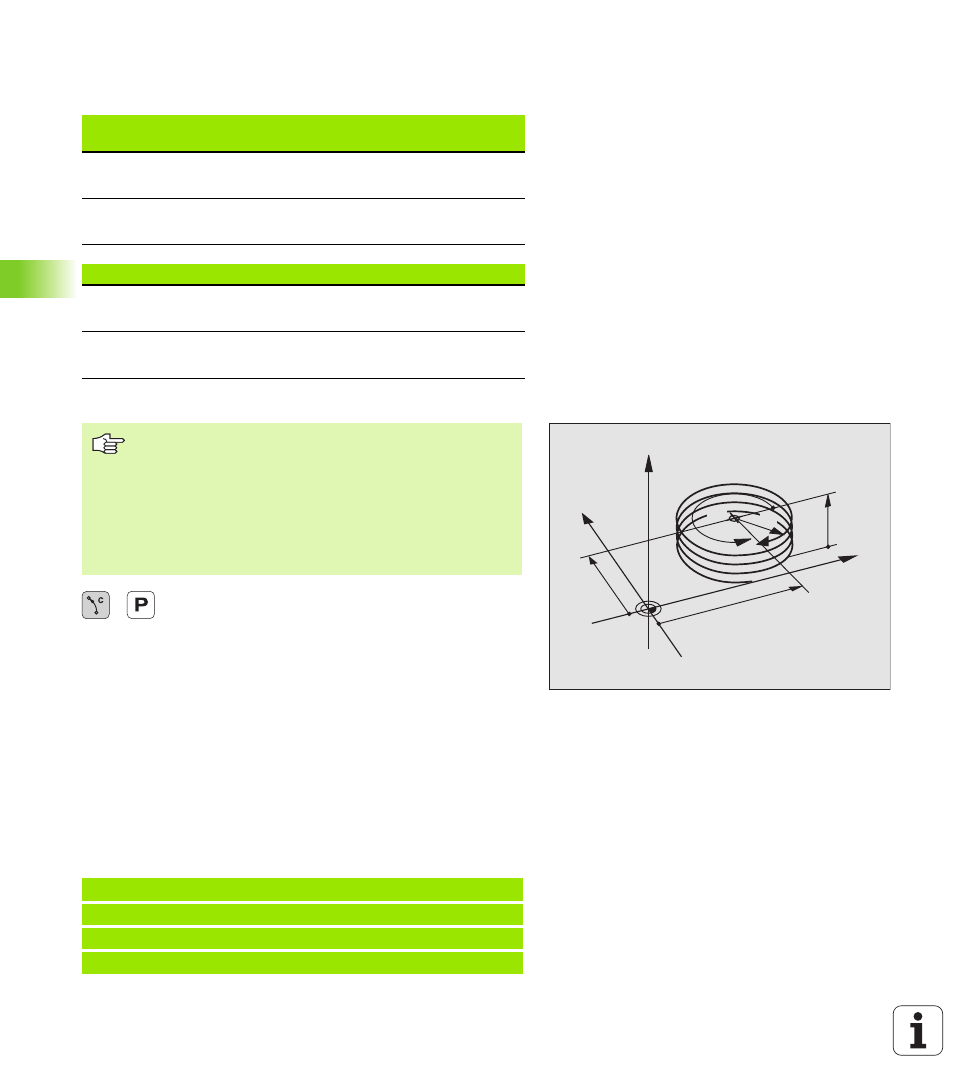

Esempi di blocchi NC: filettatura M6 x 1 mm con 5 filetti
Filett. interna
Direzionedi
lavoro Senso di
rotazione Correzione
del raggio
Destrorsa
Sinistrorsa Z+
Z+ DR+
DR– RL
RR
Destrorsa
Sinistrorsa Z–
Z– DR–
DR+ RR
RL
Filett. esterna
Destrorsa
Sinistrorsa Z+
Z+ DR+
DR– RR
RL
Destrorsa
Sinistrorsa Z–
Z– DR–
DR+ RL
RR
Inserire per la direzione di rotazione DR e l'angolo totale
incrementale IPA con lo stesso segno, altrimenti l'utensile
potrebbe muoversi su una traiettoria errata.
Per l'angolo totale IPA può essere inserito un valore tra
–5400° e +5400° . Se la filettatura ha più di 15 filetti,
programmare la traiettoria elicoidale con una ripetizione di
blocchi di programma.
(vedere "Ripetizioni di blocchi di programma", pag. 348)
12 CC X+40 Y+25
13 L Z+0 F100 M3
14 LP PR+3 PA+270 RL F50
15 CP IPA-1800 IZ+5 DR-
Y
X
Z
25
40
5
270°
R3
CC
