Limitazione durante l'esecuzione del programma
La rappresentazione grafica contemporanea alla lavorazione non è
possibile se il calcolatore del TNC è già completamente impegnato con
lavorazioni complesse o a grande superficie. Esempio: spianatura di
tutta la superficie del pezzo grezzo con un utensile grande. In questo
caso il TNC non continua la simulazione grafica e visualizza il
messaggio ERROR nella finestra grafica, mentre la lavorazione continua
ad essere eseguita.

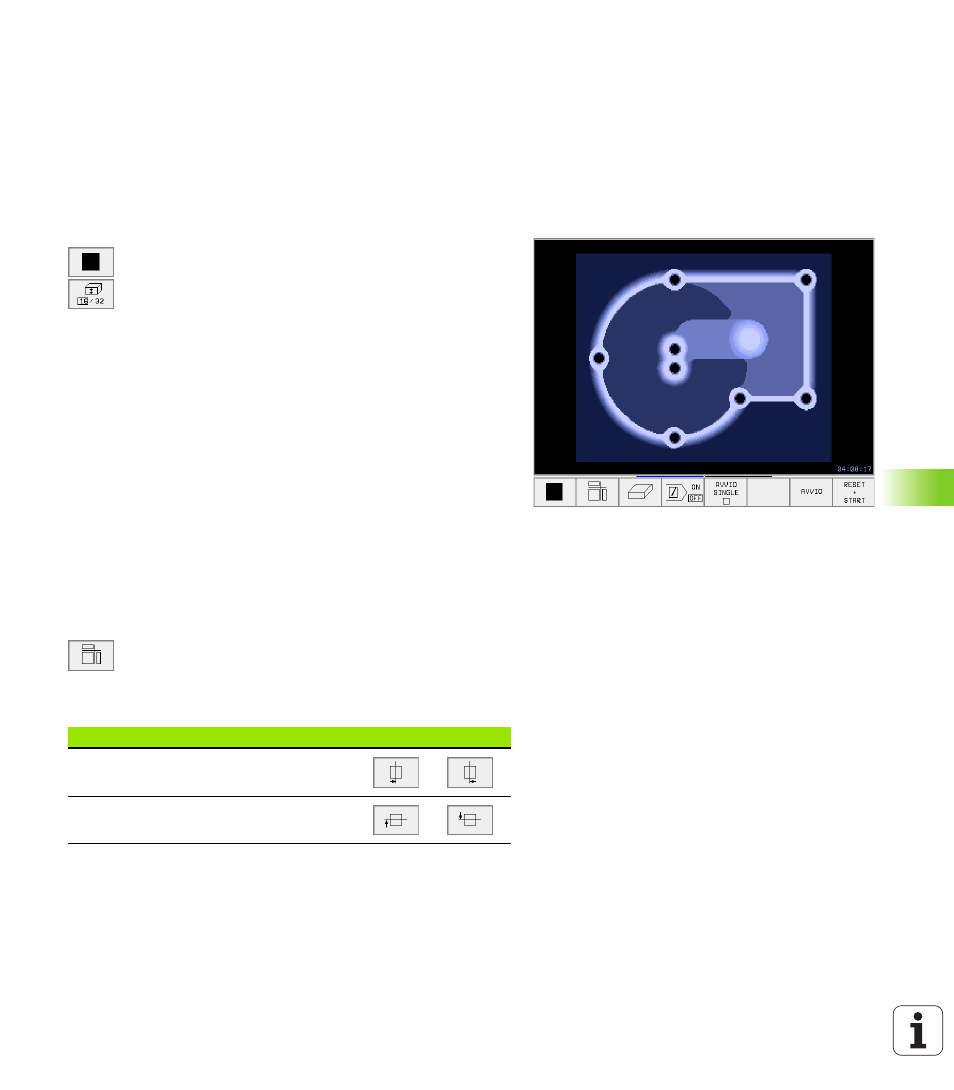

Vista dall'alto
U U U U Selezionare con il softkey la vista dall'alto
U U U U Selezionare mediante softkey il numero dei livelli di
profondità (commutare il livello softkey): si può
commutare tra 16 e 32 livelli di profondità; per la
rappresentazione della profondità della grafica vale:
"Quanto più profondo, tanto più scuro"
La vista dall'alto è la simulazione grafica più veloce.
Rappresentazione su 3 piani
Questa rappresentazione fornisce una vista dall'alto su 2 sezioni,
simile ad un disegno tecnico. Un simbolo in basso a sinistra della
grafica indica se la rappresentazione corrisponde al metodo di
proiezione 1 o al metodo di proiezione 2 secondo DIN 6, parte 1
(selezionabile tramite MP7310).
Nella rappresentazione su 3 piani sono disponibili delle funzioni per
l'ingrandimento di un dettaglio vedere "ingrandimento di dettagli", pag.
406.
Inoltre è possibile spostare mediante softkey il piano di sezione:
U U U U Selezionare mediante softkey la rappresentazione su
3 piani
U U U U Commutare il livello softkey, finché il TNC non
visualizzerà i seguenti softkey:
La posizione della sezione viene visualizzata durante lo spostamento.
Coordinate della sezione
Il TNC visualizza nella finestra grafica in basso le coordinate della
sezione, riferite all'origine del pezzo. Potranno essere visualizzate solo
le coordinate nel piano di lavoro. Questa funzione viene attivata con il
parametro macchina 7310.
Funzione Softkey
Spostamento di una sezione verticale a
destra o a sinistra
Spostamento di una sezione orizzontale
verso l'alto o verso il basso
