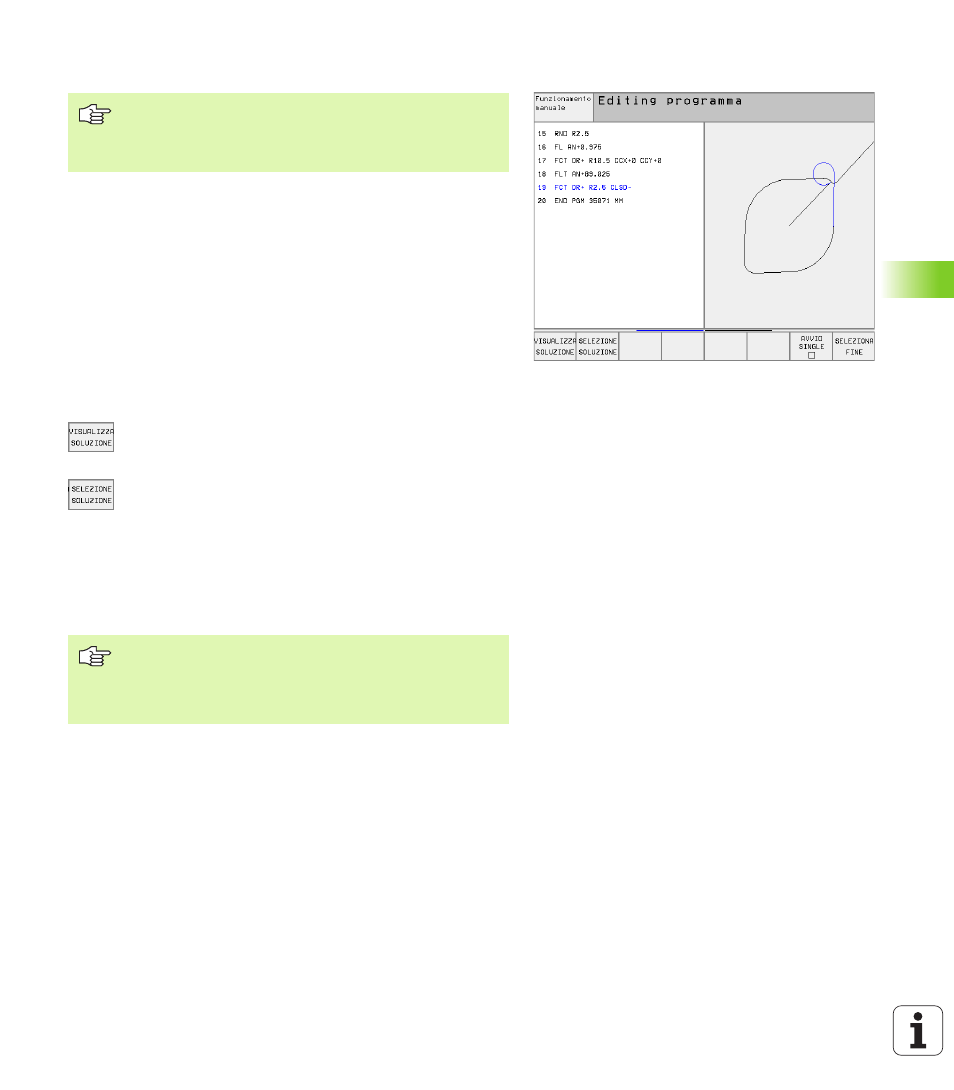

Grafica per la programmazione FK
Con dati di coordinata incompleti è spesso impossibile definire in
modo univoco il profilo di un pezzo. In questo caso il TNC visualizza con
la grafica FK le possibili soluzioni fra le quali l'operatore può scegliere
quella corretta. La grafica FK visualizza il profilo del pezzo in vari colori:
Quando i dati inseriti consentono più soluzioni, e quindi l'elemento di
profilo viene visualizzato in verde, occorre scegliere il profilo corretto
come segue:
U U U U Premere il softkey SOLUZIONE VISUALIZZA tante
volte finché verrà visualizzato l'elemento di profilo
corretto
U U U U L'elemento di profilo visualizzato corrisponde al
disegno: confermarlo con il softkey SELEZIONE
SOLUZIONE
Gli elementi di profilo visualizzati in verde dovrebbero essere
confermati al più presto con SELEZIONE SOLUZIONE, per ridurre il
numero delle soluzioni per gli elementi successivi.
Se un profilo visualizzato in verde non può ancora essere definito,
premere il softkey SELEZIONA FINE per continuare il dialogo FK.
Per poter utilizzare la grafica per la programmazione FK,
selezionare la ripartizione dello schermo PGM + GRAFICA
(vedere "ESECUZIONE CONTINUA PROGRAMMA e
ESECUZIONE SINGOLA PROGRAMMA", pag. 8)
Bianco L'elemento di profilo è completamente definito
Verde I dati inseriti consentono più soluzioni; l'operatore
sceglie quella corretta
Rosso I dati inseriti non sono sufficienti per il calcolo
dell'elemento di profilo; occorre inserire ulteriori dati
Il Costruttore della macchina può definire anche altri colori
per la grafica FK.
I blocchi NC di un programma chiamato con PGM CALL
vengono visualizzati dal TNC in un altro colore.
