12.5 Interfaccia Ethernet
Introduzione
In opzione il TNC può essere equipaggiato con una scheda Ethernet
che ne consente l'inserimento quale Client nella propria rete. Il TNC
trasmette i dati tramite la scheda Ethernet secondo il protocollo della
famiglia TCP/IP (Transmission Control Protocol/Internet Protocol) e
con l'aiuto del NFS (Network File System). TCP/IP e NFS sono
specificatamente implementati nei sistemi UNIX consentendo
generalmente l'inserimento in ambiente UNIX del TNC senza software
addizionale.
Anche l'ambiente PC con sistemi operativi Microsoft lavora in rete con
il protocollo TCP/IP, ma non con il sistema NFS. Per inserire il TNC in
una rete PC è necessario quindi disporre di software addizionale. Per i
sistemi operativi Windows 95, Windows 98 e Windows NT 4.0 la
HEIDENHAIN consiglia il software di rete CimcoNFS for
HEIDENHAIN, che si può ordinare separatamente oppure insieme alla
scheda Ethernet per il TNC:
Installazione della scheda Ethernet
Possibilità di collegamento
La scheda Ethernet del TNC può essere collegata in rete tramite il
connettore RJ45 (X26,10BaseT). Il connettore è separato
galvanicamente dall'elettronica del controllo.
Collegamento RJ45 X26 (10BaseT)
Con il cavo 10BaseT utilizzare coppie di cavi twistati per il
collegamento del TNC in rete.
Articolo Codice di ordinazione HEIDENHAIN
Solo il software CimcoNFS
for HEIDENHAIN 339 737-01
Scheda Ethernet e Software
CimcoNFS for HEIDENHAIN 293 890-73
Prima della installazione della scheda Ethernet spegnere il
TNC e la macchina!
Seguire le istruzioni di montaggio fornite con la scheda
Ethernet!
La lunghezza massima della tratta tra il TNC ed un nodo
con cavi non schermati è di
100 m per cavi non schermati e di max. 400 m per cavi
schermati.

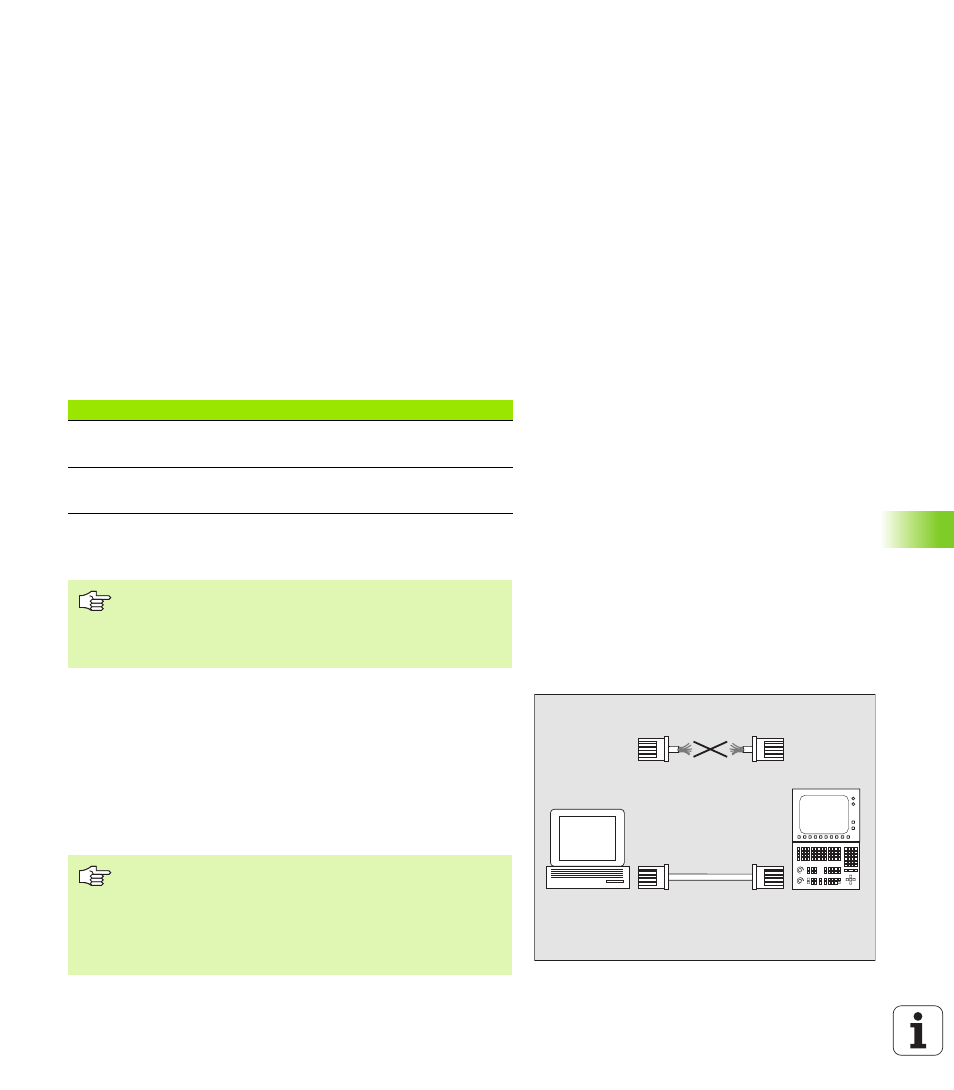

Per il collegamento diretto del TNC con un PC utilizzare un
cavo incrociato.
PC
TNC
10BaseT
