ALESATURA (Ciclo 201)
1

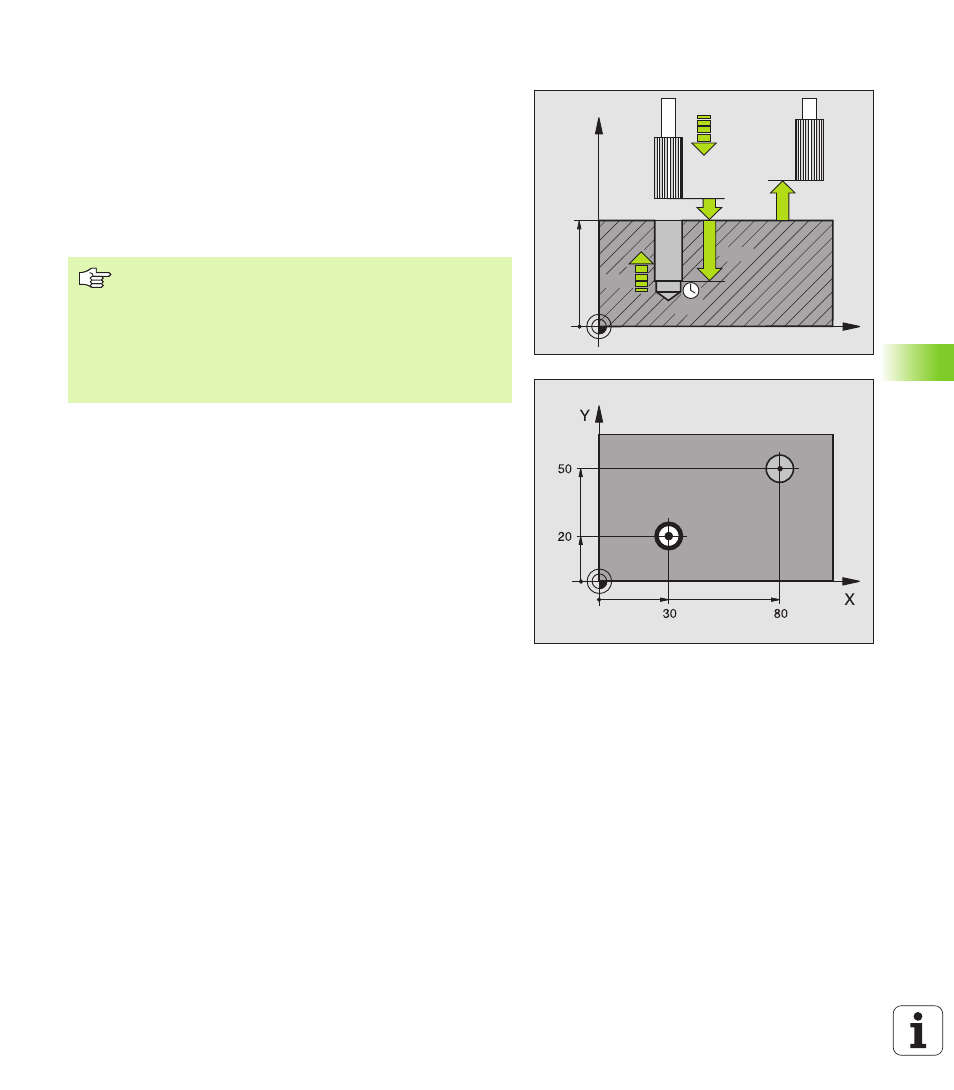

Il TNC posiziona in rapido FMAX l'utensile nell'asse del mandrino
alla programmata DISTANZA DI SICUREZZA sopra la superficie del
pezzo
2
L'utensile alesa con l' AVANZAMENTO F programmato fino alla
PROFONDITA' programmata
3
Se programmata, l'utensile esegue una sosta sul fondo del foro
4
Successivamente il TNC ritira l'utensile con AVANZAMENTO F alla
DISTANZA DI SICUREZZA e da lì, se programmato, in rapido FMAX
alla 2ª DISTANZA DI SICUREZZA
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
Da osservare prima della programmazione
Programmare un'istruzione di posizionamento sul punto di
partenza (centro del foro) nel piano di lavoro con correzione
del raggio R0.
Il segno del parametro di ciclo "Profondità" determina la
direzione della lavorazione. Se si programma Profondità =
0 il TNC non esegue il ciclo.
