HEIDENHAIN TNC 426, TNC 430 331
8.8 Cicli per la CONVER
SIONE DI COORDINA
TE

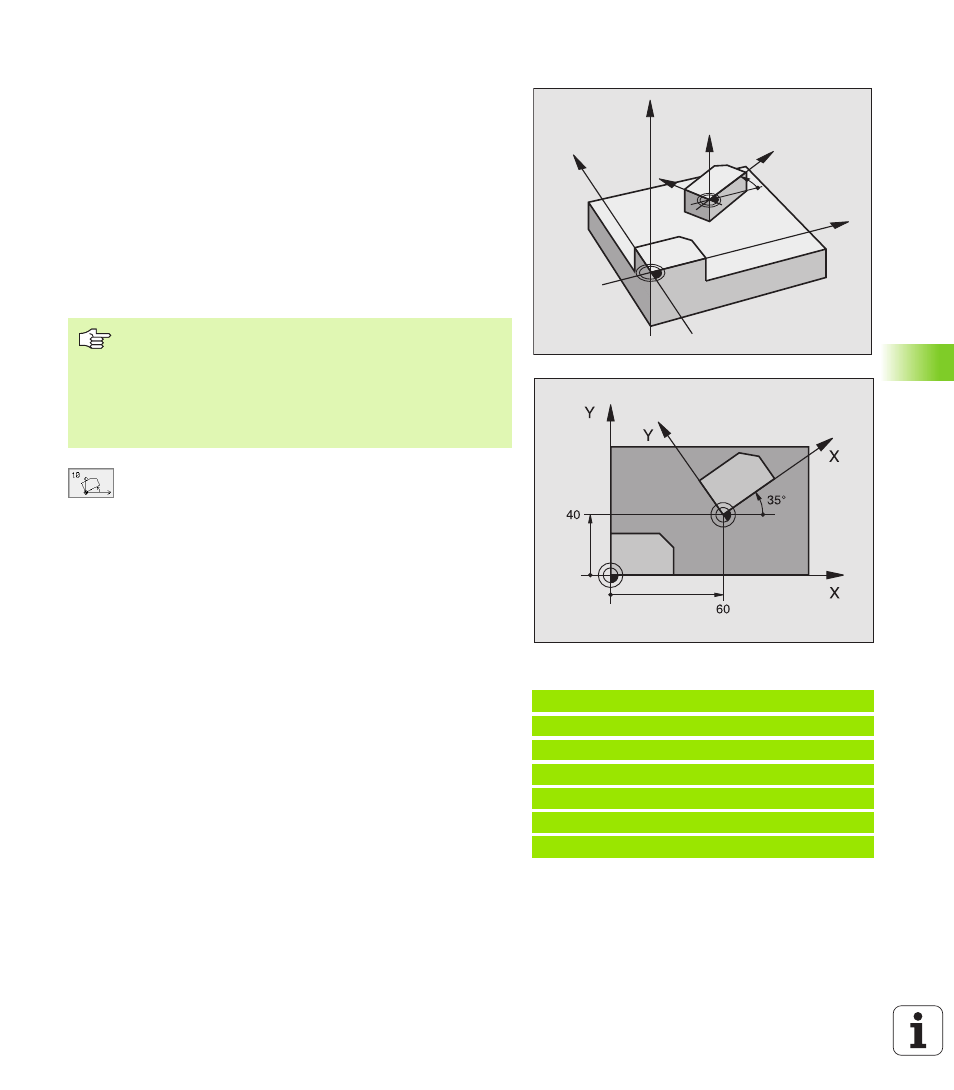

ROTAZIONE (Ciclo 10)
Nell'ambito di un programma il TNC può ruotare il sistema di
coordinate nel piano di lavoro intorno all'origine attiva.
Attivazione
La rotazione è attiva dalla definizione nel programma. Essa è attiva
anche nel modo operativo INSERIMENTO MANUALE DATI. Il TNC
visualizza l'angolo di rotazione attivo nell'indicazione di stato
supplementare.
Asse di riferimento per l'angolo di rotazione:
n Piano X/Y Asse X
n Piano Y/Z Asse Y
n Piano Z/X Asse Z
U U U U ROTAZIONE : inserire l'angolo di rotazione in gradi (°).
Campo di immissione: da -360° a +360° (assoluto o
incrementale)
Annullamento
Riprogrammare il ciclo ROTAZIONE con angolo di rotazione 0°.
Esempio: Blocchi NC
12 CALL LBL1
13 CYCL DEF 7.0 PUNTO ZERO
14 CYCL DEF 7.1 X+60
15 CYCL DEF 7.2 Y+40
16 CYCL DEF 10.0 ROTAZIONE
17 CYCL DEF 10.1 ROT+35
18 CALL LBL1
Z
Z
X
X
Y
Y
Da osservare prima della programmazione
Con la definizione del ciclo 10 il TNC disattiva un'eventuale
correzione attiva del raggio. Se necessario, programmare
di nuovo la correzione del raggio.
Dopo la definizione del ciclo 10, spostare entrambi gli assi
del piano di lavoro per attivare la rotazione.
